Présentation

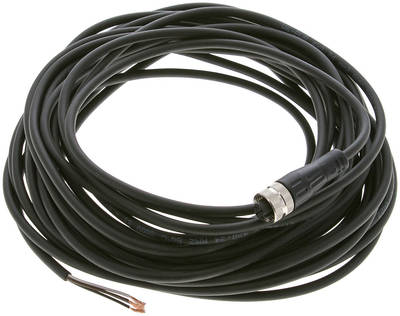

Câble de connexion pré-assemblé, droit, doté d’un côté d’une douille M 12 (M 12×1 filetage interne selon DIN EN 61076-2-101, codé A) et de l’autre de quatre extrémités de câbles lâches (broche 1 à 4).
Caractéristiques communes
- Extrémité de câble 1 : douille M 12 (codée A)
- Forme : droit
- Plage de température : -25 à +90 °C
- Tension : max. 60 V AC/DC, max. 4 A
- Indice de protection : IP 67
- Câble : PUR 0,34 mm² (seulement pour applications statiques)
Schéma de câblage
- Broche 1 : marron
- Broche 2 : blanc
- Broche 3 : bleu
- Broche 4 : noir
Applications
Ces câbles sont préférés pour le raccordement d’interrupteurs de pression électroniques, de détecteurs de proximité inductifs, de photointerrupteurs ou de l’alimentation électrique d’îlots de vannes et de terminaux de vannes.
Sélection de la variante
Les références ci-dessous ne se distinguent que par la longueur de câble.
| Référence | Longueur de câble | Nombre de fils |
|---|---|---|
| KAB M12 3 G | 3 m | 4 |
| KAB M12 5 G | 5 m | 4 |
| KAB M12 10 G | 10 m | 4 |
Références associées
Pour compléter votre sélection, consultez la catégorie instrumentation et mesure ou le régulateur de vide de précision.
| Référence fabricant | KAB M12 10 G, KAB M12 3 G, KAB M12 5 G |
|---|---|
| Longueur du câble (m) | 10, 3, 5 |
