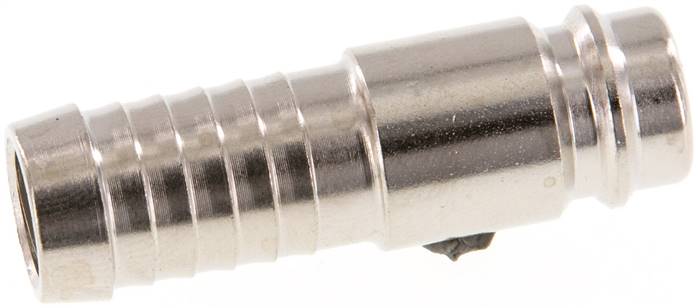

Embout d’accouplement pour tuyau flexible
Embout d’accouplement de la gamme NW 10, en acier trempé et nickelé, prévu pour tuyau flexible. Le diamètre intérieur du tuyau est indiqué dans la désignation de chaque référence, en millimètres et en pouces. Les six références de cette fiche partagent la même section nominale, le même matériau ainsi que les mêmes valeurs de température, de pression et de verrouillage.
Caractéristiques communes aux références
- Produit : embout d’accouplement NW 10 pour tuyau flexible
- Matériau : acier trempé et nickelé
- Plage de température : -20 à +200 °C
- Pression de service : -0,95 à 35 bar
- Verrouillant sur les deux côtés : non
- Compatible avec : Parker/Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)
Sélection par diamètre de tuyau
| Référence | Diamètre du tuyau (intérieur) |
|---|---|
| KSS 6 NW10 | 6 mm (1/4″) |
| KSS 8 NW10 | 8 mm (5/16″) |
| KSS 9 NW10 | 9 mm (3/8″) |
| KSS 13 NW10 | 13 mm (1/2″) |
| KSS 16 NW10 | 16 mm (5/8″) |
| KSS 19 NW10 | 19 mm (3/4″) |
Pour d’autres configurations de raccordement, la gamme complète est regroupée dans notre catégorie raccords rapides. Un raccord cannelé coudé en laiton de la même catégorie peut également compléter l’assemblage.
| Référence fabricant | KSS 13 NW10, KSS 16 NW10, KSS 19 NW10, KSS 6 NW10, KSS 8 NW10, KSS 9 NW10 |
|---|---|
| Diamètre intérieur du tuyau (mm) | 13, 16, 19, 6, 8, 9 |
| Diamètre nominal du tuyau (pouces) | 1/2, 1/4, 3/4, 3/8, 5/16, 5/8 |
