Raccord banjo mâle droit M5 × 0,8 SMC KQ2Z

Raccord banjo mâle droit SMC KQ2Z M5 × 0,8

Le raccord instantané KQ2Z comporte deux connexions pour tubes parallèles et un raccordement fileté mâle inférieur. SMC France désigne cette construction comme un coude mâle universel de branchement, également nommé raccord banjo mâle droit. Cette fiche concerne le modèle à bouton rond, sans suffixe final 1. Elle se distingue des montages à deux étages KQ2ZD, à trois étages KQ2ZT et des raccords comportant une connexion femelle supplémentaire.

Choisir le tube, le filetage et la matière

Les références proposées reçoivent des tubes de diamètre extérieur 4 mm. Les deux sorties d’une même référence ont le même diamètre utilisable. Le filetage mâle inférieur est métrique M5 × 0,8 et la partie filetée est en laiton (code A). Le diamètre extérieur du tube est de 4 mm. Aucune préétanchéification du filetage R n’est attribuée à cette exécution M5. Lire la référence fabricant complète avant commande. Le diamètre du tube et la taille du filetage désignent deux caractéristiques distinctes. Chaque ligne affiche le prix HT et la disponibilité de son exécution.

Dimensions et montage

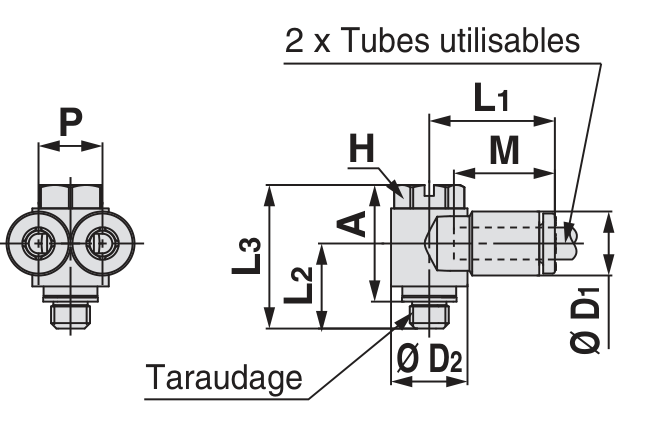

Le dessin constructeur présente les vues frontale et de profil, les deux sorties pour tubes, les cotes de longueur et de diamètre ainsi que les dimensions sur plats. La table des dimensions figure page PDF 116 du catalogue français SMC. Les encombrements varient selon la référence. Vérifier l’espace disponible et l’accès au serrage avant installation. Préparer des tubes compatibles, propres et correctement coupés, puis suivre les instructions SMC pour l’insertion et la déconnexion. Respecter les indications du fabricant concernant le serrage et l’étanchéité de la connexion filetée choisie.

Utilisation et documentation

Le choix du raccord dépend du fluide, de la pression et de la température de service, du matériau des tubes et des autres composants du circuit. Consulter les caractéristiques et précautions constructeur avant montage. Chaque référence est vendue à la pièce avec une quantité minimale de un. Retrouvez nos raccords coudés et banjos et notre gamme pneumatique SMC.
