Raccord banjo mâle droit R SMC KQ2Z

Raccord banjo mâle droit SMC KQ2Z R

Le raccord instantané KQ2Z comporte deux connexions pour tubes parallèles et un raccordement fileté mâle inférieur. SMC France désigne cette construction comme un coude mâle universel de branchement, également nommé raccord banjo mâle droit. Cette fiche concerne le modèle à bouton rond, sans suffixe final 1. Elle se distingue des montages à deux étages KQ2ZD, à trois étages KQ2ZT et des raccords comportant une connexion femelle supplémentaire.

Choisir le tube, le filetage et la matière

Les références proposées reçoivent des tubes de diamètre extérieur 4, 6, 8, 10, 12 mm. Les deux sorties d’une même référence ont le même diamètre utilisable. Le filetage mâle inférieur R est conique. Le suffixe S indique une préétanchéification du filetage. Le tableau distingue les tailles nominales R 1/8, R 1/4, R 3/8 et R 1/2. Le troisième filtre distingue la matière du filetage : A désigne le laiton, N le laiton avec nickelage chimique. Les références KQ2Z04-01AS et KQ2Z04-01NS ont le même diamètre de tube et le même filetage ; leur matière les différencie. Lire la référence fabricant complète avant commande. Le diamètre du tube et la taille du filetage désignent deux caractéristiques distinctes. Chaque ligne affiche le prix HT et la disponibilité de son exécution.

Dimensions et montage

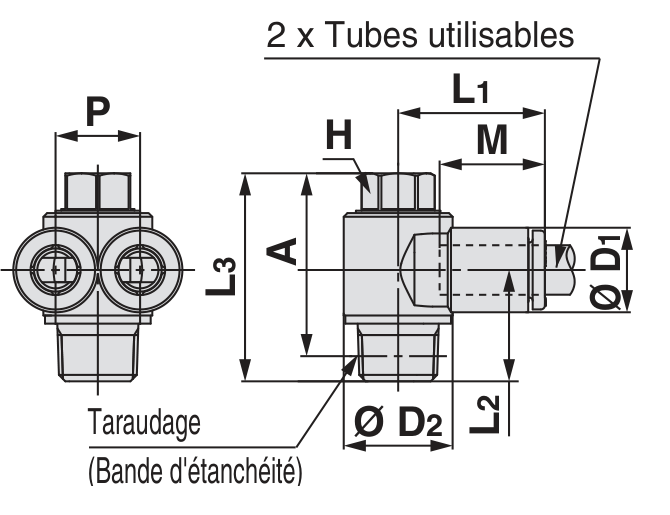

Le dessin constructeur présente les vues frontale et de profil, les deux sorties pour tubes, les cotes de longueur et de diamètre ainsi que les dimensions sur plats. La table des dimensions figure page PDF 116 du catalogue français SMC. Les encombrements varient selon la référence. Vérifier l’espace disponible et l’accès au serrage avant installation. Préparer des tubes compatibles, propres et correctement coupés, puis suivre les instructions SMC pour l’insertion et la déconnexion. Respecter les indications du fabricant concernant le serrage et l’étanchéité de la connexion filetée choisie.

Utilisation et documentation

Le choix du raccord dépend du fluide, de la pression et de la température de service, du matériau des tubes et des autres composants du circuit. Consulter les caractéristiques et précautions constructeur avant montage. Chaque référence est vendue à la pièce avec une quantité minimale de un. Retrouvez nos raccords coudés et banjos et notre gamme pneumatique SMC.
