Présentation

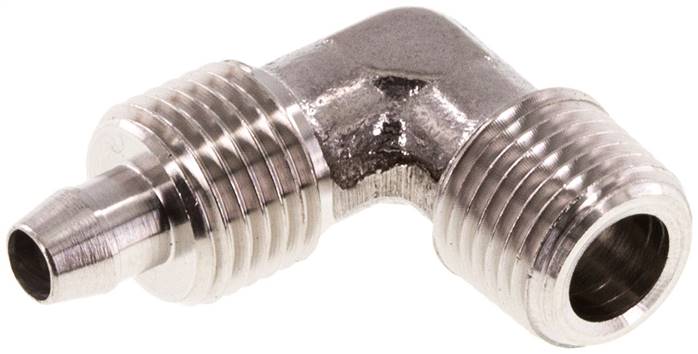

Partie filetée coudée en 1.4404, livrée sans écrou-raccord. Deux références sont proposées, se distinguant par leur filetage de fixation : GK 144 ES (R 1/4″) et GK 184 ES (R 1/8″). Produit de la catégorie Raccords instantanés.
Désignations
Les désignations complètes sont les suivantes :
- GK 144 ES : partie filetée coudée R 1/4″-6×4 mm, 1.4404 sans écrou
- GK 184 ES : partie filetée coudée R 1/8″-6×4 mm, 1.4404 sans écrou
Caractéristiques techniques
- Matériau : 1.4404
- Diamètre du tuyau (extérieur x intérieur) : 6×4 mm
- Filetage pour écrou-raccord : M 10×1
- Filetage de fixation : R 1/4″ (GK 144 ES) ou R 1/8″ (GK 184 ES)
Température et pression de service
La plage de température et la pression de service indiquées correspondent à celles du tube utilisé.
Sélection du filetage de fixation
Les deux références partagent le même matériau, le même diamètre de tuyau et le même filetage pour écrou-raccord ; seul le filetage de fixation (R 1/4″ ou R 1/8″) les distingue.
| Référence | Filetage de fixation | Diamètre du tuyau | Matériau |
|---|---|---|---|
| GK 144 ES | R 1/4″ | 6×4 mm | 1.4404 |
| GK 184 ES | R 1/8″ | 6×4 mm | 1.4404 |
Écrou-raccord à commander en même temps
Livrée sans écrou, cette partie filetée nécessite 1 écrou-raccord, à commander séparément. Trois références d’écrou sont disponibles selon la matière : MCK 4 ES, MCK 4 MSV et MCK 4 K.
| Écrou | Référence |
|---|---|
| Écrou 1.4571 | MCK 4 ES |
| Écrou laiton nickelé | MCK 4 MSV |
| Écrou POM | MCK 4 K |
Produit complémentaire : Raccord enfichable coudé T M 5 a 7-6mm, IQS-MSV (Standard).
| Référence fabricant | GK 144 ES, GK 184 ES |
|---|---|
| Filetage R (BSPT) | 1/4, 1/8 |
