Plongeur à ressort VSPFS 18A/18

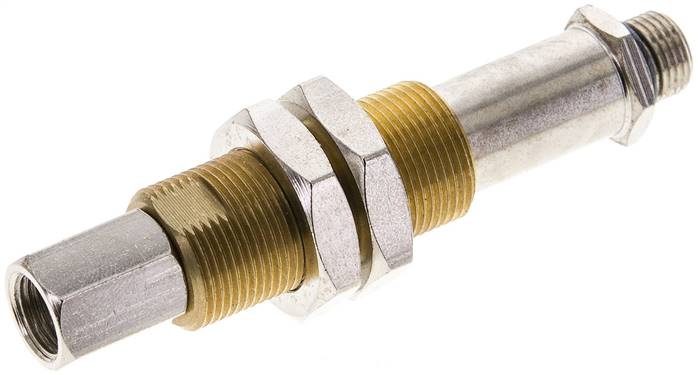

Le plongeur à ressort de la série VSPFS 18A/18 est référencé dans la catégorie Vérins et amortisseurs. Il s’agit d’un plongeur à ressort G 1/8″ (AG) × G 1/8″ (fil. femelle), en exécution Standard, proposé en deux variantes distinguées par leur course : la référence VSPFS 18A/18-08 (course 8 mm) et la référence VSPFS 18A/18-20 (course 20 mm).
Le raccordement G1 est un filetage G 1/8″ (filetage mâle) ; le raccordement G2 est un filetage G 1/8″ (filetage femelle).
Caractéristiques techniques communes
- Matériaux : corps en acier galvanisé / laiton, joints en NBR.
- Plage de température : -10 à +80 °C.
- Pression de service : -1 à 0 bar.
Critère de sélection : la course
Les deux références partagent le même filetage G 1/8″ ainsi que des caractéristiques techniques identiques. Le critère de sélection entre les variantes est la course : 8 mm pour la référence VSPFS 18A/18-08, 20 mm pour la référence VSPFS 18A/18-20. L’exécution Standard et la forme 4 sont communes aux deux références. La course détermine les cotes associées : le filetage Schott G3, l’Emax et les longueurs L1, L2, L3 diffèrent selon la variante.
Caractéristiques par référence
| Référence | Exécution | G1 | G2 | Course | Filetage Schott G3 | Emax | L1 | L2 | L3 | Forme |
|---|---|---|---|---|---|---|---|---|---|---|
| VSPFS 18A/18-08 | Standard | G 1/8″ (filetage mâle) | G 1/8″ | 8 mm | M 14×1,5 | 13 mm | 54 mm | 22 mm | 11,0 mm | 4 |
| VSPFS 18A/18-20 | Standard | G 1/8″ (filetage mâle) | G 1/8″ | 20 mm | M 16×1 | 25 mm | 79 mm | 35 mm | 23,0 mm | 4 |
Produit complémentaire : Reparatursatz für NXD-Zylinder 12 a 50mm.
| Référence fabricant | VSPFS 18A/18-08, VSPFS 18A/18-20 |
|---|---|
| Course (mm) | 20, 8 |
| Filetage G (BSPP) | 1/8 |
