Raccord instantané droit mâle R à six pans extérieurs en laiton nickelé SMC KQ2H
Ces raccords instantanés droits SMC KQ2H relient un tube pneumatique métrique à un orifice fileté compatible avec un filetage mâle conique R. Cette fiche rassemble seize références, pour des diamètres extérieurs de tube de 3,2 à 16 mm et des filetages R 1/8 à R 1/2. Chaque ligne du tableau donne la référence fabricant exacte, ses deux dimensions, son prix HT et sa commande à la pièce.
Exécution nickelée et montage à six pans extérieurs
Le suffixe N désigne le laiton avec nickelage chimique ; S désigne la bande d’étanchéité du filetage. La collerette de déblocage est ronde, sans suffixe 1 de variante ovale. Le raccord se monte par ses six pans extérieurs, dont la cote H varie selon le modèle. Cette configuration nickelée est distincte des références AS en laiton non revêtu et des versions à filetage cylindrique G. Aucun composant ni accessoire de montage supplémentaire n’est annoncé dans cette fourniture.
Choisir les deux dimensions
Sélectionnez le diamètre extérieur du tube, puis la dimension du filetage mâle R. Le diamètre intérieur du tube ne permet pas de choisir cette référence. Vérifiez la compatibilité du taraudage de votre installation, l’espace nécessaire et le couple de serrage prescrit. Les tableaux du catalogue français, page imprimée 105, donnent les passages, les dimensions, la cote de clé et les masses pour chaque combinaison.
Conditions de service
La série KQ2 est prévue pour l’air et l’eau, avec une pression de fonctionnement de -100 kPa à 1 MPa. La température admissible est de -5 à 60 °C, et de 0 à 40 °C pour l’eau, hors gel. Respectez également les limites du tube et les restrictions de qualité de l’eau du fabricant. Coupez le tube proprement, insérez-le complètement et suivez les instructions SMC de connexion, de déconnexion et d’entretien.

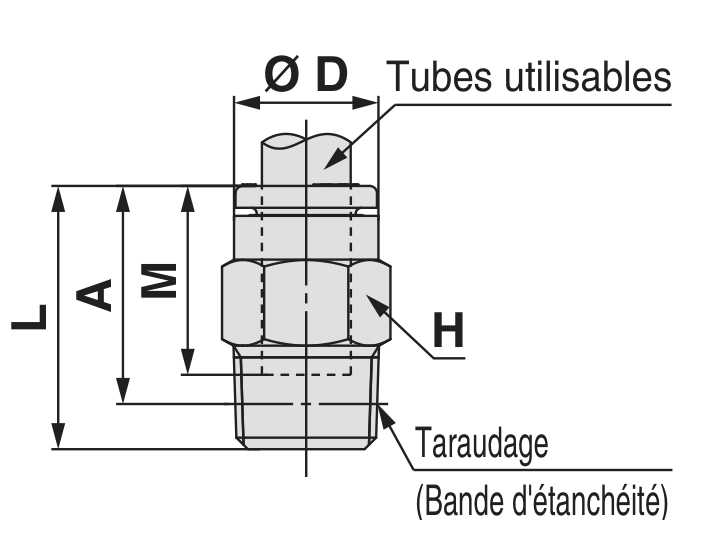

Le schéma constructeur représente la construction KQ2H à filetage R et bande d’étanchéité, partagée par les exécutions A et N ; le tableau prouve spécifiquement le nickelage de toutes les références NS proposées ici. Il ne représente pas une photographie individuelle ni la longueur de chaque modèle.
Retrouvez nos raccords instantanés droits et notre gamme SMC.
| Référence fabricant | KQ2H04-01NS, KQ2H04-02NS, KQ2H06-01NS, KQ2H06-02NS, KQ2H06-03NS, KQ2H08-01NS, KQ2H08-02NS, KQ2H08-03NS, KQ2H10-02NS, KQ2H10-03NS, KQ2H10-04NS, KQ2H12-02NS, KQ2H12-03NS, KQ2H12-04NS, KQ2H16-04NS, KQ2H23-02NS |
|---|---|
| Ø extérieur du tube (mm) | 10, 12, 16, 3,2, 4, 6, 8 |
| Filetage mâle R | R 1/2, R 1/4, R 1/8, R 3/8 |
