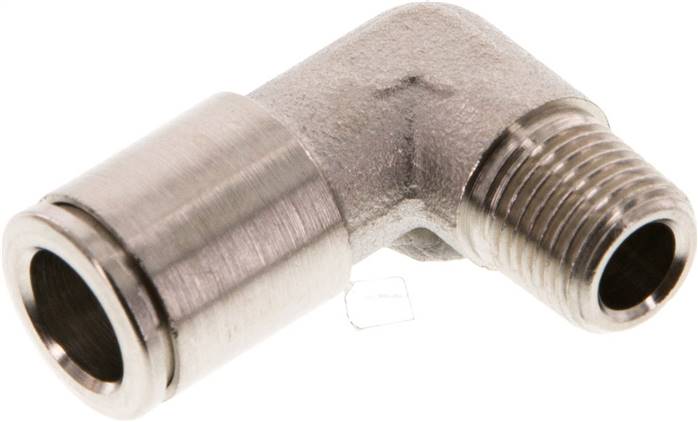

Raccord enfichable coudé, fixe, de la série IQS (exécution standard), destiné à relier un tube de diamètre 8 mm à un filetage cylindrique. Deux références sont proposées, distinguées par le filetage : IQSL 148 B MSV (R 1/4″) et IQSL 188 B MSV (R 1/8″).
Ce raccord est destiné au transport d’air comprimé huilé et sans huile, ainsi que de gaz neutres et inoffensifs.
Caractéristiques techniques
- Matériaux : corps et bague de déverrouillage en laiton nickelé, joints en NBR (version haute température : FKM), griffes de fixation en acier inoxydable. Lors du montage, utiliser exclusivement des joints et des lubrifiants sans silicone.
- Plage de température : -20 °C à +80 °C (version haute température : -20 °C à +150 °C).
- Pression de service : -0,98 à 16 bar.
Avantages
- Grande diversité de produits.
- Forme stable grâce à une exécution entièrement métallique.
- Également disponible avec filetage M 7, M 8×1, M 10×1 et M 12×1,5.
- Filetage à visser cylindrique étanchéifié par un joint torique à chambre.
Critères de sélection
Les deux références partagent l’ensemble des caractéristiques techniques (matériaux, plage de température, pression de service, fluides) et le même diamètre de tube de 8 mm. Elles ne se distinguent que par le filetage : R 1/4″ pour l’IQSL 148 B MSV, R 1/8″ pour l’IQSL 188 B MSV. Le choix s’effectue donc selon le filetage de l’implantation.
| Référence | Série | Filetage (R) | D [mm] | Plage de température [°C] |
|---|---|---|---|---|
| IQSL 148 B MSV | Standard | R 1/4″ | 8 | -20 à +80 |
| IQSL 188 B MSV | Standard | R 1/8″ | 8 | -20 à +80 |
Retrouvez l’ensemble de la gamme dans la catégorie raccords instantanés. Produit complémentaire : Raccord tournant coudé G 1/8 a 1/4″-8×6 mm, avec protection anti-croquage.
| Référence fabricant | IQSL 148 B MSV, IQSL 188 B MSV |
|---|---|
| Filetage R (BSPT) | 1/4, 1/8 |
