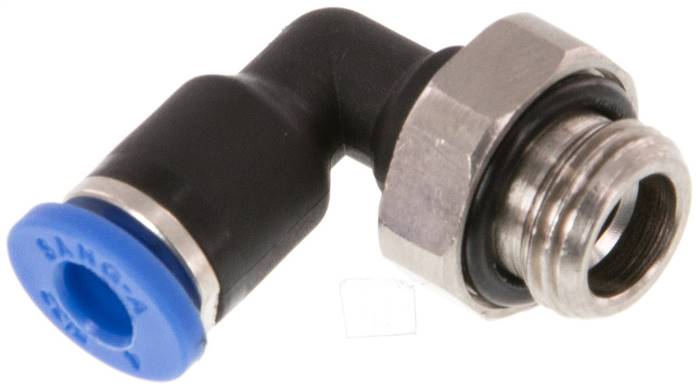

Le raccord enfichable coudé IQSL appartient à la gamme IQS standard des raccords instantanés. Il assure la liaison d’un tube de 4 mm à un filetage gaz, par une connexion coudée. Il est décliné en deux références qui ne diffèrent que par leur filetage : IQSL 184 GL en G 1/8″ et IQSL 144 GL en G 1/4″.
Caractéristiques techniques
- Matériaux : corps en laiton nickelé avec joint PA 66 ; bague de déverrouillage en PA 66 (M 3 : acier nickelé / PA 66) ; joint NBR ; griffes de fixation en acier inoxydable ; cartouche en ZnDC zingué. Lors du montage, utiliser exclusivement des joints et des graisses sans silicone.
- Plage de température : -20 à +80 °C
- Pression de service : -0,95 à 20 bar
Fluides et applications
Ce raccord est conçu pour l’air comprimé huilé et sans huile, les gaz neutres et l’eau. Il convient ainsi aux circuits pneumatiques lubrifiés comme non lubrifiés. L’utilisation de l’eau n’est autorisée que jusqu’à 60 °C maximum, et uniquement après validation des données de base.
Avantages
- Grand choix de produits
- Grande étanchéité grâce à un joint à lèvres
- Disponible avec un filetage conique recouvert de PTFE ou avec un filetage cylindrique avec joint torique encapsulé
Critères de sélection
Les deux références partagent les mêmes données techniques (matériaux, plage de température, pression de service, fluides) ; seul le filetage gaz les distingue. Le diamètre de tube est identique (4 mm). Le choix se fait selon le filetage présent sur l’équipement à raccorder :
| Référence | Filetage G | Diamètre de tube D (mm) |
|---|---|---|
| IQSL 184 GL | G 1/8″ | 4 |
| IQSL 144 GL | G 1/4″ | 4 |
Consultez la catégorie Raccords instantanés. Produit complémentaire : Raccord enfichable coudé G 1/8 a 3/8″-8 mm, IQS standard.
| Référence fabricant | IQSL 144 GL, IQSL 184 GL |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
