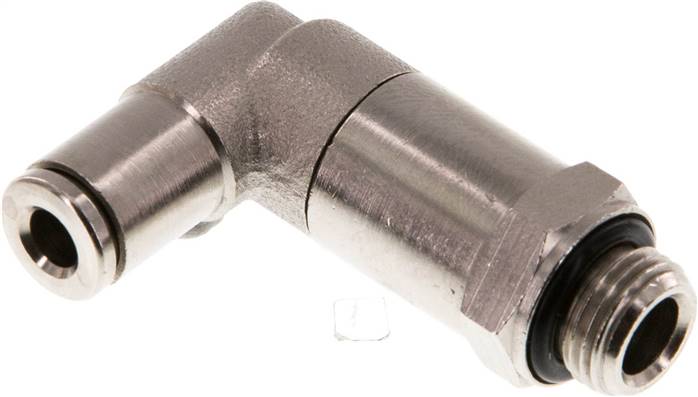

Le raccord enfichable coudé IQSLL appartient à la série IQS-MSV, en exécution standard. Il assure le raccordement d’un tube de diamètre D = 4 mm sur un filetage à visser cylindrique G. Deux références sont proposées : IQSLL 144 G MSV (filetage G 1/4″) et IQSLL 184 G MSV (filetage G 1/8″). Ce produit s’intègre à la gamme Raccords instantanés de Maproo.
Applications
Ce raccord est destiné aux circuits d’air comprimé, huilé ou sans huile, ainsi qu’aux gaz neutres et inoffensifs.
Caractéristiques techniques
Matériaux
- Corps et bague de déverrouillage : laiton nickelé
- Joints : NBR (version haute température : FKM)
- Griffes de fixation : acier inoxydable
- Lors du montage, utiliser exclusivement des joints et des lubrifiants sans silicone
Conditions de service
- Plage de température : -20 °C à +80 °C (version haute température : -20 °C à +150 °C)
- Pression de service : -0,98 à 16 bar
Avantages
- Grande diversité de produits
- Forme stable grâce à une exécution entièrement métallique
- Également disponible avec filetage M 7, M 8×1, M 10×1 et M 12×1,5
- Filetage à visser cylindrique étanchéifié par un joint torique à chambre
Sélection des références
Les deux références partagent des caractéristiques identiques — matériaux, plage de température, pression de service et diamètre de tube D = 4 mm — et ne diffèrent que par le filetage G.
| Référence | G | D [mm] | Plage de température [°C] |
|---|---|---|---|
| IQSLL 144 G MSV | G 1/4″ | 4 | -20 à +80 |
| IQSLL 184 G MSV | G 1/8″ | 4 | -20 à +80 |
Produit complémentaire : Raccord enfichable T G 1/8 a 1/4″-4mm, IQS-FDA.
| Référence fabricant | IQSLL 144 G MSV, IQSLL 184 G MSV |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
