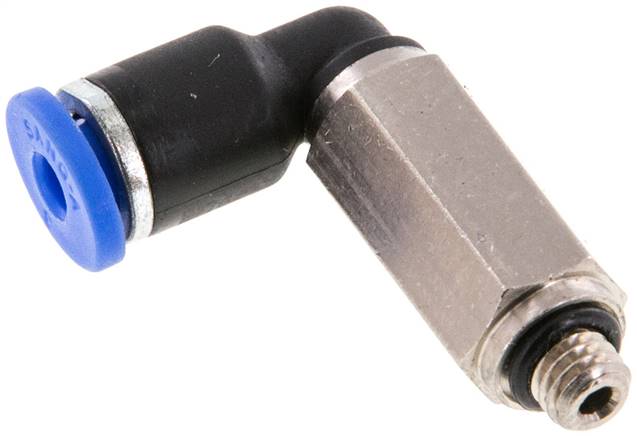

Le raccord enfichable coudé de la gamme IQS standard assure le raccordement instantané, en configuration coudée, d’un tube de 3 mm sur un filetage métrique M3 ou M5. Cette gamme se décline en deux références : IQSLL M33 (filetage M3) et IQSLL M53 (filetage M5), qui se distinguent uniquement par leur filetage.
Caractéristiques techniques
- Plage de température : -20 à +80 °C
- Pression de service : -0,95 à 20 bar
Matériaux
Corps en laiton nickelé, joint PA 66, bague de déverrouillage en PA 66 (pour le filetage M3 : acier nickelé / PA 66), joint en NBR, griffes de fixation en acier inoxydable, cartouche en ZnDC zingué. Lors du montage, il faut utiliser exclusivement des joints et des graisses sans silicone.
Fluides et applications
Ce raccord est compatible avec l’air comprimé huilé et l’air comprimé sans huile, avec les gaz neutres et avec l’eau. L’utilisation de l’eau jusqu’à 60 °C max. n’est autorisée que si nous avons validé les données de base.
Avantages
- Grand choix de produits
- Grande étanchéité grâce à un joint à lèvres
- Disponible avec un filetage conique, recouvert de PTFE ou avec un filetage cylindrique, avec joint torique encapsulé
Critères de sélection
Le choix entre les deux références repose sur le filetage, où G désigne le filetage et D le diamètre du tube en mm :
| Référence | Filetage (G) | D [mm] |
|---|---|---|
| IQSLL M33 | M 3 | 3 |
| IQSLL M53 | M 5 | 3 |
Retrouvez l’ensemble de la gamme dans la catégorie Raccords instantanés. Produit complémentaire : Raccord enfichable coudé G 1/8 a 3/8″-6 mm, IQS standard.
| Référence fabricant | IQSLL M33, IQSLL M53 |
|---|---|
| Filetage M (métrique) | 3, 5 |
