Raccords enfichables coudés IQS standard

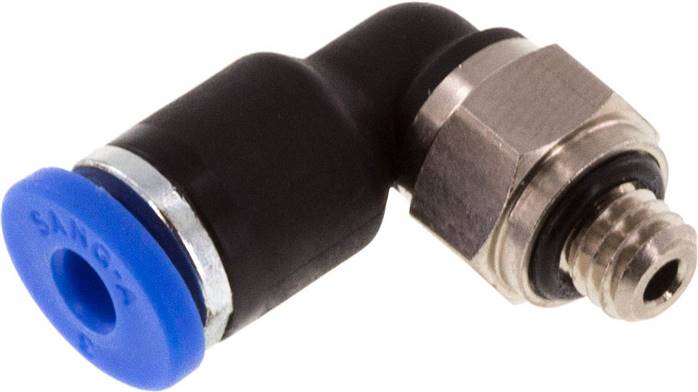

Le raccord enfichable coudé IQSL M33 / IQSL M53 assure le raccordement instantané d’un tube de 3 mm de diamètre. Il se décline en deux versions, distinctes par leur filetage : M 3 pour la référence IQSL M33 et M 5 pour la référence IQSL M53.
Caractéristiques techniques
Le raccord est défini pour une plage de température comprise entre -20 et +80 °C et une pression de service allant de -0,95 à 20 bar.
Les fluides admis sont l’air comprimé (huilé ou sans huile), les gaz neutres et l’eau. L’utilisation de l’eau n’est autorisée que jusqu’à 60 °C max. et uniquement après validation des données de base.
Matériaux
- Corps : laiton nickelé / joint PA 66
- Bague de déverrouillage : PA 66 (M 3 : acier nickelé / PA 66)
- Joint : NBR
- Griffes de fixation : acier inoxydable
- Cartouche : ZnDC zingué
Au montage, utiliser exclusivement des joints et des graisses sans silicone.
Avantages
- Grand choix de produits
- Grande étanchéité grâce à un joint à lèvres
- Disponible avec un filetage conique recouvert de PTFE ou un filetage cylindrique avec joint torique encapsulé
Critères de sélection
Le choix entre les deux références repose sur le filetage d’implantation. Les deux variantes acceptent le même tube de 3 mm ; seule la dimension du filetage diffère.
| Référence | Filetage (G) | D [mm] |
|---|---|---|
| IQSL M33 | M 3 | 3 |
| IQSL M53 | M 5 | 3 |
Ce raccord s’intègre à la gamme Raccords instantanés. Produit complémentaire : Raccord enfichable avec filetage femelle G 1/8 a 1/4″-10 mm, IQS standard.
| Référence fabricant | IQSL M33, IQSL M53 |
|---|---|
| Filetage M (métrique) | 3, 5 |
