Raccord enfichable coudé M 3 à 5-4 mm, IQS standard

Raccord enfichable coudé IQS standard — filetage M 3 ou M 5, tube 4 mm

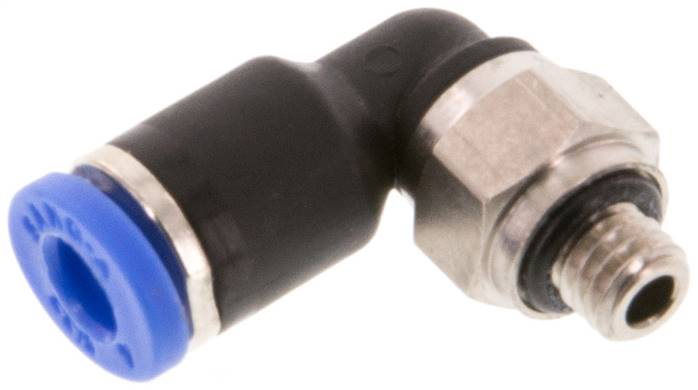

Le raccord enfichable coudé IQS standard est un raccord instantané qui assure la liaison d’un tube de 4 mm sur un filetage métrique. Il est décliné en deux références : IQSL M34 (filetage M 3) et IQSL M54 (filetage M 5). Les deux variantes partagent les mêmes matériaux, la même plage de température, la même pression de service et les mêmes fluides admissibles.

Caractéristiques techniques

• Matériaux : corps en laiton nickelé ; joint PA 66 ; bague de déverrouillage en PA 66 (M 3 : acier nickelé / PA66) ; joint NBR ; griffes de fixation en acier inoxydable ; cartouche ZnDC zingué. Lors du montage, il faut utiliser exclusivement des joints et des graisses sans silicone.
• Plage de température : -20 à +80 °C.
• Pression de service : -0,95 à 20 bar.
• Fluides : air comprimé huilé et sans huile, gaz neutres et eau. L’utilisation de l’eau n’est autorisée que jusqu’à 60 °C max. et uniquement si les données de base ont été validées.

Avantages

• Grand choix de produits.
• Grande étanchéité grâce à un joint à lèvres.
• Disponible avec un filetage conique recouvert de PTFE ou avec un filetage cylindrique avec joint torique encapsulé.

Sélection des références

Le choix de la référence est déterminé par le filetage à raccorder, le diamètre de tube restant identique (4 mm) :

Ce produit appartient à la catégorie des raccords instantanés. Produit complémentaire : Raccord enfichable droit G 1/8 a 3/8″-10mm, IQS-Standard.
