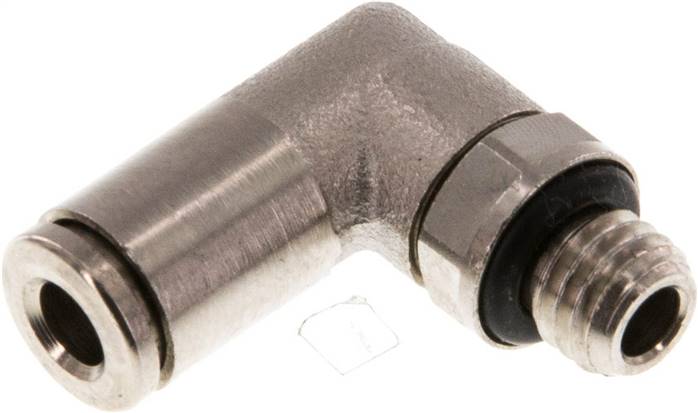

Raccord enfichable coudé T, série IQS-MSV
Le raccord enfichable coudé T de la série IQS-MSV, en exécution Standard, appartient à la catégorie Raccords instantanés. Il est décliné en deux références : IQSL M54 MSV (filetage M 5) et IQSL M74 MSV (filetage M 7), toutes deux prévues pour un tube de diamètre 4 mm.
Constitution et matériaux
Le corps et la bague de déverrouillage sont en laiton nickelé, les griffes de fixation en acier inoxydable et les joints en NBR. Une version haute température à joints FKM est également disponible. Le filetage à visser cylindrique est étanchéifié par un joint torique à chambre.
Conditions de service
- Pression de service : -0,98 à 16 bar
- Plage de température : -20 °C jusqu’à max. +80 °C (version haute température : -20 °C jusqu’à max. +150 °C)
- Fluides : air comprimé huilé et sans huile, gaz neutres et inoffensifs
Ces raccords conviennent ainsi aux circuits d’air comprimé, huilé ou sans huile, ainsi qu’au transport de gaz neutres et inoffensifs.
Critères de sélection
Le choix de la référence repose principalement sur le filetage d’implantation, le diamètre de tube étant identique (4 mm). La gamme est par ailleurs disponible avec les filetages M 7, M 8×1, M 10×1 et M 12×1,5.
| Référence | Exécution | Filetage (G) | D [mm] | Plage de température [°C] |
|---|---|---|---|---|
| IQSL M54 MSV | Standard | M 5 | 4 | -20 à +80 |
| IQSL M74 MSV | Standard | M 7 | 4 | -20 à +80 |
Avantages
- Grande diversité de produits
- Forme stable grâce à une exécution entièrement métallique
- Filetage à visser cylindrique étanchéifié par un joint torique à chambre
Lors du montage, il faut utiliser exclusivement des joints et des lubrifiants sans silicone.
Produit complémentaire : Raccord enfichable en T, femelle G 1/8 a 1/4″-6mm, IQS-MSV (Standard).
| Référence fabricant | IQSL M54 MSV, IQSL M74 MSV |
|---|---|
| Filetage M (métrique) | 5, 7 |
