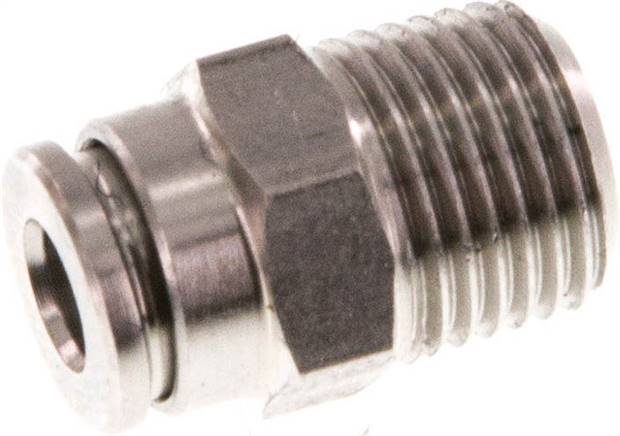

Raccord enfichable droit IQS, en inox
Ce raccord enfichable droit de la gamme IQS, en inox, est destiné au raccordement de tubes de 4 mm de diamètre. Il est proposé en deux références se distinguant par leur filetage de raccordement : IQSG 144 ES en filetage R 1/4″ et IQSG 184 ES en filetage R 1/8″. Chaque variante associe un filetage R et un raccordement de tube de 4 mm. Ces deux références relèvent de la catégorie des raccords instantanés.
Matériaux
Le corps et la bague de déverrouillage sont en inox 1.4404 ; les joints sont en FKM, conformes FDA. Au montage, employer exclusivement des joints et lubrifiants sans silicone.
Conditions de service
Les conditions de service suivantes s’appliquent aux deux références.
- Plage de température : -20 °C à +150 °C max (Ø 16 mm : -15 °C à +120 °C max).
- Pression de service : -0,95 à 15 bar (Ø 16 mm : max. 10 bar).
Fluides admissibles
Le raccord admet les fluides suivants :
- air comprimé huilé et sans huile ;
- gaz inoffensifs ;
- liquides inoffensifs.
Critères de sélection
Le choix entre les deux références repose uniquement sur le filetage de raccordement : R 1/4″ pour l’IQSG 144 ES, R 1/8″ pour l’IQSG 184 ES. Le diamètre de tube (4 mm), la plage de température et la pression de service sont identiques sur les deux variantes.
| Référence | R | D [mm] | Plage de température [°C] | Pression de service [bar] |
|---|---|---|---|---|
| IQSG 144 ES | R 1/4″ | 4 | -20 à +150 | -0,95 à 15 |
| IQSG 184 ES | R 1/8″ | 4 | -20 à +150 | -0,95 à 15 |
Produit complémentaire : Raccord enfichable droit G 1/8 a 1/4″-12mm, IQS-Standard.
| Référence fabricant | IQSG 144 ES, IQSG 184 ES |
|---|---|
| Filetage R (BSPT) | 1/4, 1/8 |
