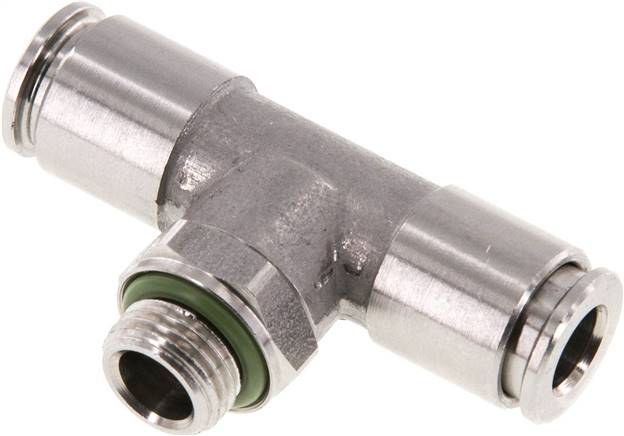

Raccord enfichable en T, série IQS acier inoxydable
Le raccord enfichable en T de la série IQS, en acier inoxydable, assure le raccordement instantané de tubes de 6 mm de diamètre. Deux filetages gaz sont proposés : G 1/8″ (référence IQST 186 G ES) et G 1/4″ (référence IQST 146 G ES). Chaque référence se distingue uniquement par son filetage gaz, les deux étant prévues pour des tubes de 6 mm.
Caractéristiques techniques
Matériaux : corps et bague de déverrouillage en acier inoxydable 1.4404 ; joints FKM conformes FDA. Au montage, employer exclusivement des joints et lubrifiants sans silicone.
Plage de température : de -20 °C à +150 °C maximum (Ø 16 mm : -15 °C à +120 °C maximum).
Pression de service : de -0,95 à 15 bar (Ø 16 mm : maximum 10 bar).
Fluides : air comprimé huilé et sans huile, gaz et liquides inoffensifs.
Applications
Ce raccord convient au transport d’air comprimé, qu’il soit huilé ou non, ainsi qu’aux gaz et liquides inoffensifs. Sa plage de température, sa plage de pression et la tenue de ses matériaux en acier inoxydable 1.4404 et de ses joints FKM définissent son domaine d’emploi.
Sélection selon le filetage
Le choix entre les deux références s’effectue sur le filetage gaz. Les valeurs de température et de pression sont identiques pour les deux variantes.
| Référence | Filetage G | D [mm] | Température [°C] | Pression de service [bar] |
|---|---|---|---|---|
| IQST 146 G ES | G 1/4″ | 6 | -20 à +150 | -0,95 à 15 |
| IQST 186 G ES | G 1/8″ | 6 | -20 à +150 | -0,95 à 15 |
Retrouvez l’ensemble de la gamme dans la catégorie Raccords instantanés. Produit complémentaire : Raccord enfichable en T G 3/8 a 1/2″-12 mm, IQS acier inoxydable.
| Référence fabricant | IQST 146 G ES, IQST 186 G ES |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
