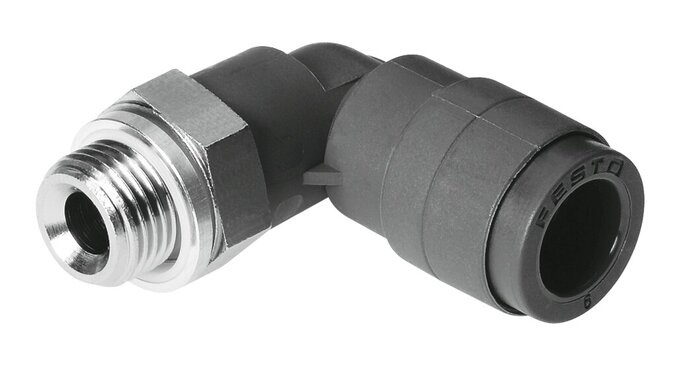

Raccord coudé enfichable à filetage mâle
Raccords pneumatiques série QSL-V0, de forme en L, à structure de construction push-pull et joint sur l’embout. Manchon de couleur noire.
Fluides et conditions de service
Eau liquide exempte de glace, pression maximale de 0,6 MPa à 50 °C. Fonctionnement à l’huile possible. Pression de service sur toute la plage de température : -0,095 à 1 MPa. Température ambiante : 0 à 60 °C.
Matériaux et conformité
- Téton à visser en laiton nickelé, segment de serrage de flexible en laiton.
- Boîtier, manchon et étanchéité du filetage en PBT ; joint de tube en NBR.
- Essai d’inflammabilité UL94 V-0 (bague de démontage), RoHs compliant, LABS (PWIS) VDMA24364-B1/B2-L, classe de résistance à la corrosion KBK 2, tolérance sur le couple de serrage nominal de ± 20 %.
Sélection par référence
| Référence | Filetage mâle | Tuyau, Ø ext. | Couple nominal [Nm] |
|---|---|---|---|
| QSL-V0-G1/2-10 | G1/2 | 10 mm | 26,0 |
| QSL-V0-G1/2-12 | G1/2 | 12 mm | 26,0 |
| QSL-V0-G1/4-10 | G1/4 | 10 mm | 9,0 |
| QSL-V0-G1/4-12 | G1/4 | 12 mm | 9,0 |
| QSL-V0-G1/4-6 | G1/4 | 6 mm | 9,0 |
| QSL-V0-G1/4-8 | G1/4 | 8 mm | 9,0 |
| QSL-V0-G1/8-6 | G1/8 | 6 mm | 7,0 |
| QSL-V0-G1/8-8 | G1/8 | 8 mm | 7,0 |
| QSL-V0-G3/8-10 | G3/8 | 10 mm | 15,5 |
| QSL-V0-G3/8-12 | G3/8 | 12 mm | 15,5 |
| QSL-V0-G3/8-8 | G3/8 | 8 mm | 15,5 |
Voir la gamme Festo pneumatique et un produit complémentaire Festo.
| Référence fabricant | QSL-V0-G1/2-10, QSL-V0-G1/2-12, QSL-V0-G1/4-10, QSL-V0-G1/4-12, QSL-V0-G1/4-6, QSL-V0-G1/4-8, QSL-V0-G1/8-6, QSL-V0-G1/8-8, QSL-V0-G3/8-10, QSL-V0-G3/8-12, QSL-V0-G3/8-8 |
|---|---|
| N° de pièce Festo | 186325, 186326, 186327, 186328, 186329, 186330, 186331, 186332, 186333, 186334, 186335 |
| Raccord pneumatique 1 | 1/2, 1/4, 1/8, 3/8 |
| Raccord pneumatique 2 | 10, 12, 6, 8 |
