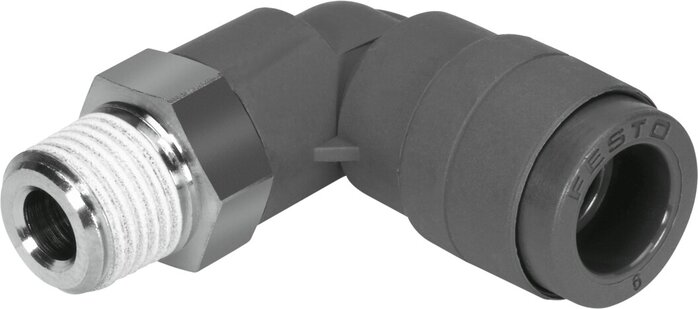

Raccords coudés à insertion instantanée Festo
Forme en L, structure push-pull. Téton à visser en laiton nickelé, boîtier et manchon en PBT (manchon noir), joint de tube en NBR, segment de serrage en laiton.
Fluides : eau, liquide exempte de glace ; fonctionnement à l’huile possible. Eau : max. 0,6 MPa à max. 50 °C. Pression de service de -0,095 à 1 MPa. Température ambiante : 0 à 60 °C. Ces valeurs sont communes à toutes les références.
Conformité : UL94 V-0 (bague de démontage), VDMA24364-B1/B2-L, RoHS compliant, KBK 2, corrosion modérée.
| Référence | Filetage mâle | Tuyau (Ø ext.) | Fixation |
|---|---|---|---|
| QSL-V0-1/2-10 | R1/2 | 10 mm | Six pans extérieur SW21 |
| QSL-V0-1/2-12 | R1/2 | 12 mm | Six pans extérieur SW21 |
| QSL-V0-1/4-10 | R1/4 | 10 mm | Six pans extérieur SW14 |
| QSL-V0-1/4-12 | R1/4 | 12 mm | Six pans extérieur SW14 |
| QSL-V0-1/4-6 | R1/4 | 6 mm | Six pans extérieur SW14 |
| QSL-V0-1/4-8 | R1/4 | 8 mm | Six pans extérieur SW14 |
| QSL-V0-1/8-6 | R1/8 | 6 mm | Hexagone extérieur SW10 |
| QSL-V0-1/8-8 | R1/8 | 8 mm | Hexagone extérieur SW12 |
| QSL-V0-3/8-10 | R3/8 | 10 mm | Six pans extérieur, surplat 17 |
| QSL-V0-3/8-12 | R3/8 | 12 mm | Six pans extérieur, surplat 17 |
| QSL-V0-3/8-8 | R3/8 | 8 mm | Six pans extérieur, surplat 17 |
| QSL-V0-1/8-4 | R1/8 | 4 mm | Hexagone extérieur SW10 |
Voir la gamme Festo et une référence complémentaire.
| Référence fabricant | QSL-V0-1/2-10, QSL-V0-1/2-12, QSL-V0-1/4-10, QSL-V0-1/4-12, QSL-V0-1/4-6, QSL-V0-1/4-8, QSL-V0-1/8-4, QSL-V0-1/8-6, QSL-V0-1/8-8, QSL-V0-3/8-10, QSL-V0-3/8-12, QSL-V0-3/8-8 |
|---|---|
| N° de pièce Festo | 132891, 160511, 160512, 160513, 160514, 160515, 160516, 160517, 160518, 160519, 160520, 160521 |
| Raccord pneumatique 1 | 1/2, 1/4, 1/8, 3/8 |
| Raccord pneumatique 2 | 10, 12, 4, 6, 8 |
