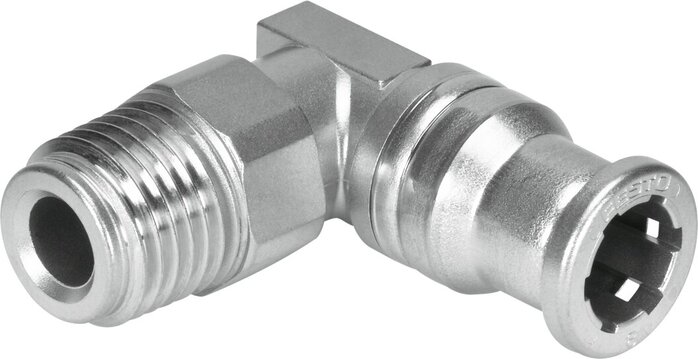

Raccords push-in en L CRQSL
Raccords pneumatiques CRQSL en forme de L, à filetage mâle et raccordement de tuyau à pousser. Corps, manchon, bague de poussée, segment de serrage et téton à visser sont en aciers inoxydables fortement alliés ; le joint de tube est en FPM. Les références sont reprises dans notre catalogue Festo.
Critères de service communs
- Structure de construction : principe push-pull ; taille Standard ; position de montage indifférente.
- Fluide de service : eau, exempte de glace ; eau à max. 0,6 MPa à max. 50 °C ; fonctionnement à l’huile possible.
- Pression de service sur toute la plage de température : -0,095 à 1 MPa ; température ambiante : -15 à 120 °C.
- Classe de résistance à la corrosion KBK 4 ; conformité LABS (PWIS) VDMA24364-B1/B2-L ; RoHs compliant ; conduites PFAN.
Sélection par référence
| Référence | Code | Filetage | Tuyau (Ø ext.) |
|---|---|---|---|
| CRQSL-1/2-12 | 162878 | R1/2 | 12 mm |
| CRQSL-1/4-10 | 162875 | R1/4 | 10 mm |
| CRQSL-1/4-8 | 162874 | R1/4 | 8 mm |
| CRQSL-1/8-6 | 162872 | R1/8 | 6 mm |
| CRQSL-1/8-8 | 162873 | R1/8 | 8 mm |
| CRQSL-3/8-10 | 162876 | R3/8 | 10 mm |
| CRQSL-3/8-12 | 162877 | R3/8 | 12 mm |
| CRQSL-1/4-6 | 132599 | R1/4 | 6 mm |
| CRQSL-1/8-4 | 132598 | R1/8 | 4 mm |
Voir aussi notre ventouse de la même catégorie.
| Référence fabricant | CRQSL-1/2-12, CRQSL-1/4-10, CRQSL-1/4-6, CRQSL-1/4-8, CRQSL-1/8-4, CRQSL-1/8-6, CRQSL-1/8-8, CRQSL-3/8-10, CRQSL-3/8-12 |
|---|---|
| N° de pièce Festo | 132598, 132599, 162872, 162873, 162874, 162875, 162876, 162877, 162878 |
| Raccord pneumatique 1 | 1/2, 1/4, 1/8, 3/8 |
| Raccord pneumatique 2 | 10, 12, 4, 6, 8 |
