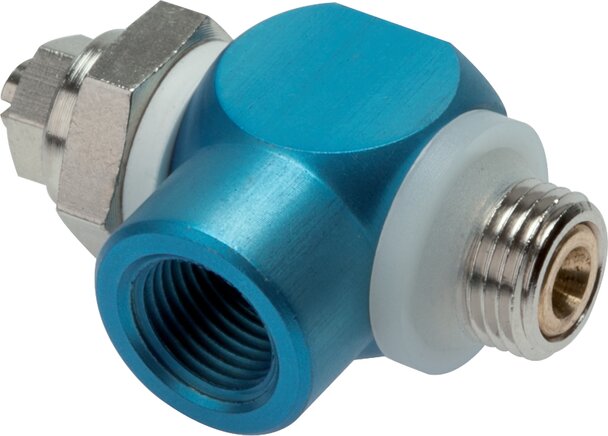

Le régulateur de débit unidirectionnel GRL 14 A KO et GRL 18 A KO assure le contrôle d’air d’évacuation (type B) au sein de la gamme Distributeurs et valves de Maproo. Sa forme compacte intègre un marquage indélébile sur la surface de la clé, qui indique la fonction de la vis creuse, même après des années d’utilisation : régulation de l’air sortant (B), de l’air entrant (A), de l’air entrant et sortant (C).
Caractéristiques techniques
- Plage de température : -20 à +80 °C
- Pression de service : 0,2 à 10 bar
- Réglage : vis à tête fendue et contre-écrou (réglable avec un tournevis, blocage possible avec clé plate)
Matériaux
- Vis creuse : laiton nickelé
- Banjo : aluminium anodisé
- Joints : NBR
- Bagues d’étanchéité et d’écartement : matière plastique
Types de régulation d’air
Le sens de limitation du débit dépend du type retenu.
| Type | Sens de limitation du débit | Application recommandée |
|---|---|---|
| B (standard) | Du filetage à la bague | Vérins à partir de Ø 16 mm |
| A (version spéciale) | De la bague au filetage | Petits Ø de cylindre et courses courtes (petits volumes) |
| C (version spéciale) | Dans les deux sens | Petits vérins à simple effet |
Avantages selon le type
Type B (standard)
- Réglage de précision sans broutement
- Fonctionnement régulier
- Course préalable et course retour à des vitesses différentes possibles
Type A (version spéciale)
- Régulation de petits volumes d’air possible
- Course préalable et retour à des vitesses différentes possibles
Type C (version spéciale)
- Avance et retour à la même vitesse
- Inconvénient : il est possible que le cylindre saute
Variantes de filetage
| Référence | Filetage mâle | Filetage femelle |
|---|---|---|
| GRL 14 A KO | G 1/4″ | G 1/4″ |
| GRL 18 A KO | G 1/8″ | G 1/8″ |
Produit complémentaire : Régulateur de débit unidirectionnel coudé G 1/4 a 3/8″-6 mm, contrôle d’air d’évacuation.
| Référence fabricant | GRL 14 A KO, GRL 18 A KO |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
