Les roulements-inserts SKF YAR 2…-2F comportent une bague extérieure à surface sphérique et une bague intérieure débordante des deux côtés. Deux vis de blocage à tête hexagonale creuse, disposées à 120°, solidarisent la bague intérieure avec l’arbre. Ce mode de fixation convient aux applications comportant des changements de sens de rotation.
L’étanchéité 2F associe, de chaque côté, un joint standard et un déflecteur plat en acier supplémentaire. La bague extérieure comporte des trous de lubrification pour la relubrification dans un corps de palier adapté. Respectez les préconisations SKF de montage, d’ajustement de l’arbre, de serrage des vis et de lubrification.
Les dimensions de sélection sont l’alésage d, le diamètre extérieur D et la largeur totale B de la bague intérieure débordante. La largeur de la bague extérieure C est différente de B. Les références présentées concernent des alésages en millimètres.

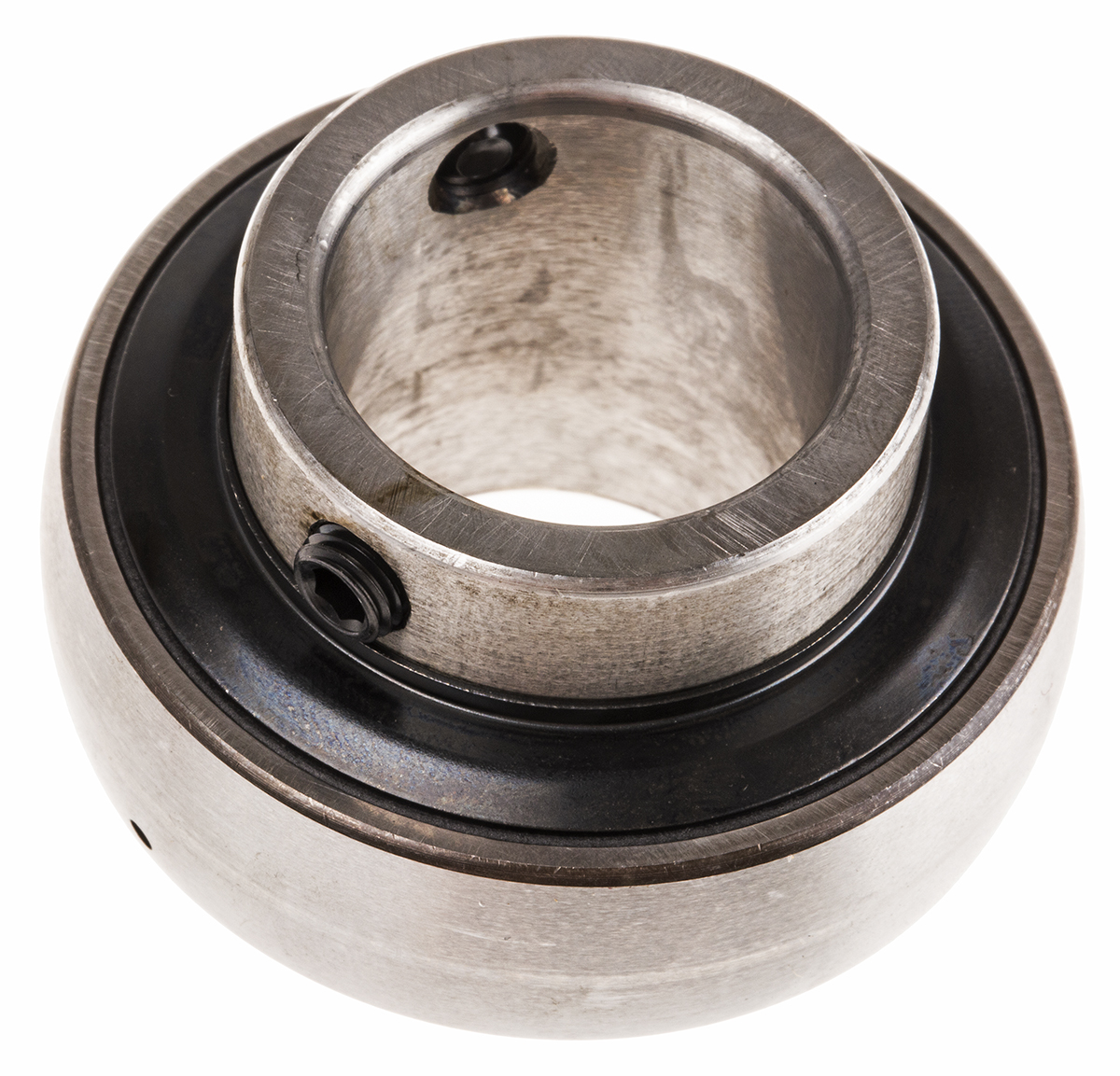

Vente du roulement-insert seul, avec ses vis de blocage, sans corps de palier. Vérifiez la compatibilité du logement et des passages de relubrification avant le remplacement ; SKF recommande d’utiliser ses roulements-inserts avec des corps de paliers SKF. La photo réelle représente la famille SKF YAR à fixation par vis et étanchéité 2F ; elle ne montre pas chaque diamètre.
Consultez nos roulements à billes et nos outils de montage et démontage.
| Référence et dimensions | YAR 203-2F — 17 × 40 × 27.4 mm, YAR 204-2F — 20 × 47 × 31 mm, YAR 205-2F — 25 × 52 × 34.1 mm, YAR 206-2F — 30 × 62 × 38.1 mm, YAR 207-2F — 35 × 72 × 42.9 mm, YAR 208-2F — 40 × 80 × 49.2 mm, YAR 209-2F — 45 × 85 × 49.2 mm, YAR 210-2F — 50 × 90 × 51.6 mm, YAR 211-2F — 55 × 100 × 55.6 mm, YAR 212-2F — 60 × 110 × 65.1 mm, YAR 213-2F — 65 × 120 × 68.3 mm, YAR 214-2F — 70 × 125 × 69.9 mm, YAR 215-2F — 75 × 130 × 73.3 mm, YAR 216-2F — 80 × 140 × 77.8 mm, YAR 218-2F — 90 × 160 × 89 mm, YAR 220-2F — 100 × 180 × 98.4 mm |
|---|---|
| Référence fabricant | YAR 203-2F, YAR 204-2F, YAR 205-2F, YAR 206-2F, YAR 207-2F, YAR 208-2F, YAR 209-2F, YAR 210-2F, YAR 211-2F, YAR 212-2F, YAR 213-2F, YAR 214-2F, YAR 215-2F, YAR 216-2F, YAR 218-2F, YAR 220-2F |
