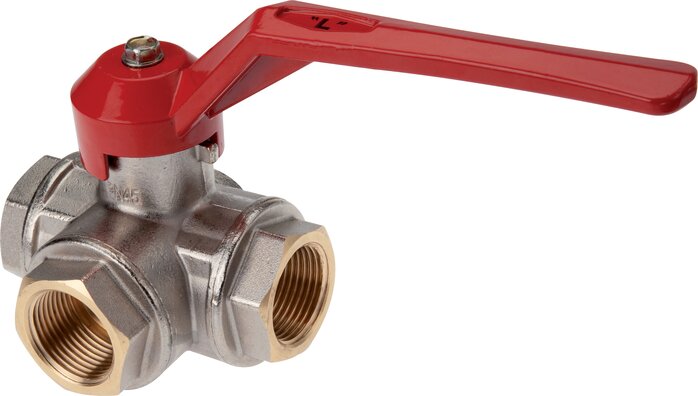

Vanne à boisseau sphérique en laiton, trois voies
Robinet à boisseau sphérique trois voies à alésage en L, corps en laiton nickelé. Cette famille de robinetterie industrielle se décline en deux filetages de raccordement.
Caractéristiques communes
- Caisson en laiton nickelé, bille en laiton dur chromé trempé, joint PTFE / FKM.
- Plage de température de service : -10 °C à +120 °C.
- PN : -0,9 à 35 bar, arrivée de pression possible par l’ensemble des trois côtés.
- Fluides admis : eau, air comprimé, vide (-0,9 bar max.), huiles, carburants (sans essence), fuel, dissolvants, acides faibles et saumures.
- Poignée de rechange : G KH3/10-112.
- Rayon R : 170 mm.
| Référence | Filetage | DN [mm] | L [mm] | H [mm] | C [mm] |
|---|---|---|---|---|---|
| KH 3/112 L MS | G 1-1/2″ | 36 | 138 | 109 | 109 |
| KH 3/114 L MS | G 1-1/4″ | 29 | 118 | 102 | 93 |
Critères de sélection
Le choix entre les deux références se fait sur le filetage de raccordement et le diamètre nominal qui lui est associé ; les matériaux, la plage de pression, la plage de température et les fluides admis sont communs aux deux. Pour d’autres configurations d’installation, consultez notre vanne d’arrêt à aiguille en acier inoxydable.
| Référence fabricant | KH 3/112 L MS, KH 3/114 L MS |
|---|---|
| Filetage G (BSPP) | 1-1/2, 1-1/4 |
