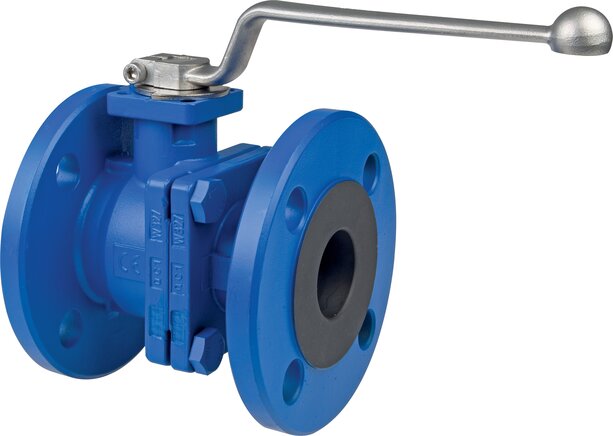

Vanne à boisseau sphérique à bride en acier coulé

Gamme de vannes à boisseau sphérique à bride pour la robinetterie industrielle, disponible en plusieurs diamètres nominaux. Les variantes partagent la construction, les matériaux et les caractéristiques de service ci-dessous ; la sélection s’effectue sur le tableau des variations.

Construction et matériaux

• Caisson : acier coulé
• Sphère : acier inoxydable 1.4408
• Joint : PTFE / FKM
• Longueur de construction : DIN 3202-F4 (DIN EN 558-1, gamme 14)

Caractéristiques de service

• Pression de service : -0,9 à 40 bar
• Plage de température : -20 à +180 °C ; gaz combustibles selon G 260 : -20 °C jusque +60 °C
• Fluides : eau, huile, air comprimé, vide, carburants, hydrogène

Normes et certifications

Vanne certifiée DVGW pour le gaz (G 260, MOP 25/40, EN 14141). La bride à montage direct ISO 5211 permet le montage d’un actionneur afin d’automatiser la vanne à billes.

Critères de choix

Le choix s’effectue sur le diamètre nominal et la pression nominale, à confronter aux caractéristiques de service. Consulter notre robinetterie industrielle ou la fiche de la vanne d’arrêt à aiguille en acier inoxydable.
