Ces raccords instantanés banjo SMC KQ2VD relient un tube pneumatique métrique à un orifice fileté compatible avec un filetage mâle conique R. Cette fiche rassemble quinze références, pour des diamètres extérieurs de tube de 4 à12 mm et des filetages R 1/8 à R 1/2. Chaque ligne du tableau donne la référence fabricant exacte, ses deux dimensions, son prix HT et sa commande à la pièce.
Exécution en laiton et distribution à 2 tubes
Le suffixe A désigne le laiton non revêtu ; S désigne la bande d’étanchéité du filetage. La collerette de déblocage est ronde, sans suffixe 1 de variante ovale. La construction banjo distribue le fluide vers 2 tubes de même diamètre ; la cote H des six pans varie selon le modèle. Cette configuration en laiton non revêtu est distincte des références NS avec nickelage chimique et des versions à filetage cylindrique G. Aucun composant ni accessoire de montage supplémentaire n’est annoncé dans cette fourniture.
Choisir les deux dimensions
Sélectionnez le diamètre extérieur du tube, puis la dimension du filetage mâle R. Le diamètre intérieur du tube ne permet pas de choisir cette référence. Vérifiez la compatibilité du taraudage de votre installation, l’espace nécessaire et le couple de serrage prescrit. Les tableaux du catalogue français, page imprimée 114, donnent les passages, les dimensions, la cote de clé et les masses pour chaque combinaison.
Conditions de service
La série KQ2 est prévue pour l’air et l’eau, avec une pression de fonctionnement de -100 kPa à 1 MPa. La température admissible est de -5 à 60 °C, et de 0 à 40 °C pour l’eau, hors gel. Respectez également les limites du tube et les restrictions de qualité de l’eau du fabricant. Coupez le tube proprement, insérez-le complètement et suivez les instructions SMC de connexion, de déconnexion et d’entretien.

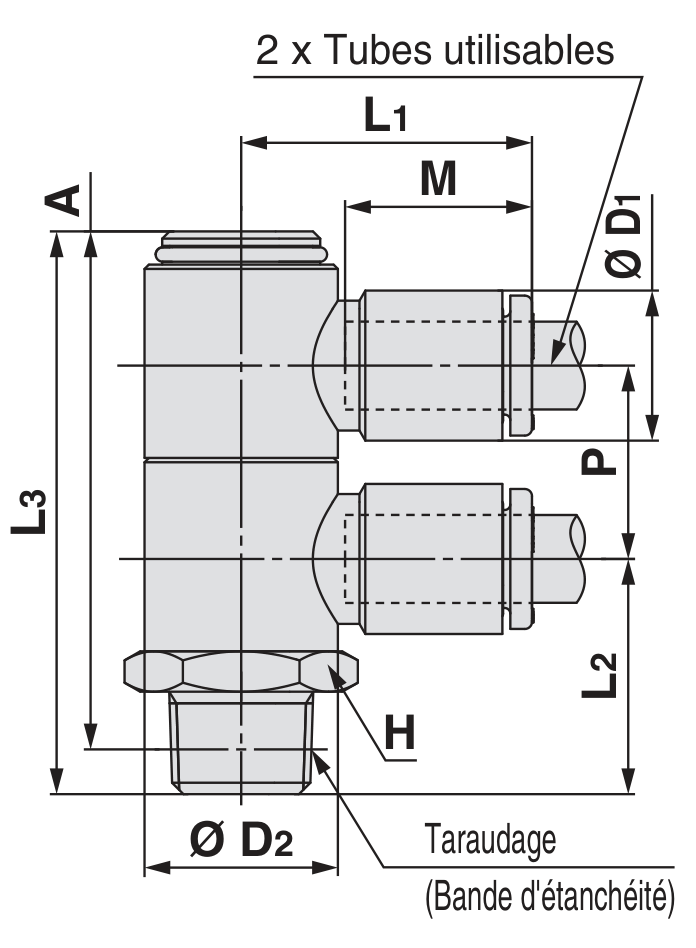

Le schéma constructeur représente la construction KQ2VD à 2 sorties tube, filetage R et bande d’étanchéité, partagée par les exécutions A et N ; le tableau prouve spécifiquement le matériau en laiton non revêtu de toutes les références AS proposées ici. Il ne représente pas une photographie individuelle ni la longueur de chaque modèle.
Retrouvez nos raccords instantanés coudés et notre gamme SMC.
| Référence fabricant | KQ2VD04-01AS, KQ2VD04-02AS, KQ2VD06-01AS, KQ2VD06-02AS, KQ2VD06-03AS, KQ2VD08-01AS, KQ2VD08-02AS, KQ2VD08-03AS, KQ2VD08-04AS, KQ2VD10-02AS, KQ2VD10-03AS, KQ2VD10-04AS, KQ2VD12-02AS, KQ2VD12-03AS, KQ2VD12-04AS |
|---|---|
| Ø extérieur du tube (mm) | 10, 12, 4, 6, 8 |
| Filetage mâle R | R 1/2, R 1/4, R 1/8, R 3/8 |
