L’éjecteur multi-cavités VHP atteint un niveau de vide allant jusqu’à 98,7 %. Il est proposé en deux références : VHP 10 (320 l/min) et VHP 5 (160 l/min).
Applications
Grâce à un niveau de vide extrêmement élevé, cet éjecteur convient notamment à une utilisation en laboratoire. Sa conception sans entretien limite les interventions de maintenance sur les installations.
Construction et matériaux
Le caisson est en aluminium anodisé, les buses en laiton et les joints en néoprène. La plage de température d’utilisation s’étend de -10 à +100 °C. La pression de service est comprise entre 4,5 et 7 bar, avec une valeur optimale de 5,2 bar.
Raccordements
Le filetage d’arrivée d’air est en G 1/4″, tandis que les filetages vide et évacuation sont en G 1/2″. Les raccords pour manomètre sont en G 1/4″.
Critères de sélection
Le choix entre les deux références s’effectue selon la puissance d’aspiration requise, la consommation d’air admissible et la hauteur H disponible. Les temps d’évacuation, exprimés en secondes par litre, croissent avec le niveau de vide recherché : la référence VHP 10 atteint 50 % de vide en 0,37 s/l et 90 % en 2,5 s/l, contre 0,74 s/l et 5,0 s/l pour la référence VHP 5. Le débit aspiré décroît avec le niveau de vide, de 270 à 12 l/min sur le VHP 10 et de 160 à 7 l/min sur le VHP 5.
| Critère | VHP 10 | VHP 5 |
|---|---|---|
| Puissance d’aspiration [l/min] | 320 | 160 |
| Consommation d’air* [l/min] | 240 | 120 |

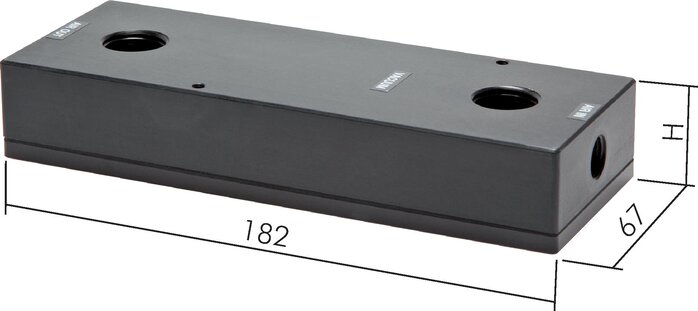

| Hauteur H [mm] | 52 | 32 |
| Temps d’évacuation jusqu’à 50 % de vide [s/l] | 0,37 | 0,74 |
| Temps d’évacuation jusqu’à 90 % de vide [s/l] | 2,5 | 5,0 |
Accessoires associés
Chaque référence est associée à un silencieux FFSD 12 et à un vacuomètre MW -163.
