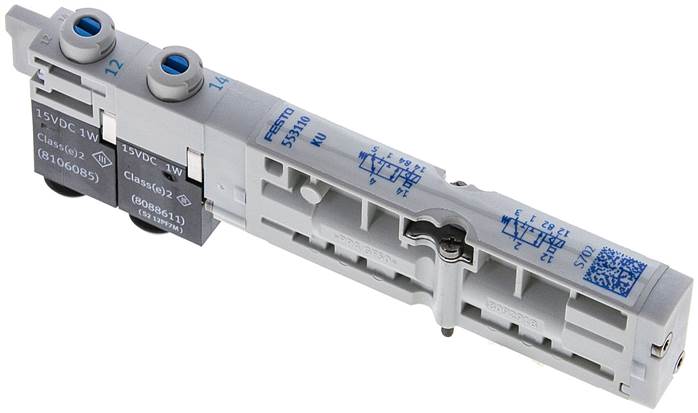

Électrodistributeur Festo série VMPA1
Cette fiche regroupe les 52 références de la série VMPA1 de Festo. Le tableau permet de choisir la référence selon : débit nominal (l/min), fonction de distributeur, pression de service (bar).
Caractéristiques communes
- Mode d’actionnement : Électrique
- Principe d’étanchéité : Souple
- Position de montage : Indifférente
- Commande manuelle auxiliaire : Ratcheting, tentative
- Type de commande : Piloté
- Oscillations de tension admissibles : ± 25 %
- Température de stockage (°C) : -20 à 40
- Température du fluide (°C) : -5 à 50
- Humidité relative : Max. 90 % at 40 °C
- Conformité LABS (PWIS) (°C) : -5 à 50
- Type de fixation : Avec alésages traversants
- Matériau des joints d’étanchéité : NBR
Critères de choix
- Débit nominal (l/min) : 160, 190, 230, 240, 255, 260, 300, 320, 360, 470, 500, 510, 550, 590, 610, 670, 140 à 190, 300 à 340, 360 à 400, 420 à 480, 470 à 520, 470 à 560, 500 à 550, 500 à 570, 500 à 610, 550 à 600, 550 à 610, 550 à 620, 550 à 630, 550 à 650, 550 à 670, 650 à 820, 650 à 840, 650 à 850
- Fonction de distributeur : 2×2/2 fermé monostable, 2×3/2 fermé monostable, 2×3/2 ouvert monostable, 2×3/2 ouvert/fermé monostable, 3/2 fermé monostable, 3/2 ouvert monostable, 5/2 bistable, 5/2 monostable, 5/3 fermé, 5/3 mis à l’échappement, 5/3 à l’échappement
- Pression de service (bar) : -0,9 à 10, -0,9 à 8, 3 à 10
Varient aussi selon la référence : taille de distributeur (mm), structure de construction, type de rappel, homologation, degré de protection, sens d’écoulement.
| Référence fabricant | VMPA1-M1H-B-PI, VMPA1-M1H-D-PI, VMPA1-M1H-DS-PI, VMPA1-M1H-E-PI, VMPA1-M1H-G-PI, VMPA1-M1H-H-PI, VMPA1-M1H-HS-PI, VMPA1-M1H-HU-PI, VMPA1-M1H-I-PI, VMPA1-M1H-J-PI, VMPA1-M1H-K-PI, VMPA1-M1H-KS-PI, VMPA1-M1H-KU-PI, VMPA1-M1H-M-PI, VMPA1-M1H-MU-PI, VMPA1-M1H-N-PI, VMPA1-M1H-NS-PI, VMPA1-M1H-NU-PI, VMPA1-M1H-W-PI, VMPA1-M1H-X-PI, VMPA14-M1H-B-PI, VMPA14-M1H-D-PI, VMPA14-M1H-DS-PI, VMPA14-M1H-E-PI, VMPA14-M1H-G-PI, VMPA14-M1H-H-PI, VMPA14-M1H-HS-PI, VMPA14-M1H-I-PI, VMPA14-M1H-J-PI, VMPA14-M1H-K-PI, VMPA14-M1H-KS-PI, VMPA14-M1H-M-PI, VMPA14-M1H-N-PI, VMPA14-M1H-NS-PI, VMPA14-M1H-W-PI, VMPA14-M1H-X-PI, VMPA2-M1H-B-PI, VMPA2-M1H-D-PI, VMPA2-M1H-DS-PI, VMPA2-M1H-E-PI, VMPA2-M1H-G-PI, VMPA2-M1H-H-PI, VMPA2-M1H-HS-PI, VMPA2-M1H-I-PI, VMPA2-M1H-J-PI, VMPA2-M1H-K-PI, VMPA2-M1H-KS-PI, VMPA2-M1H-M-PI, VMPA2-M1H-N-PI, VMPA2-M1H-NS-PI, VMPA2-M1H-W-PI, VMPA2-M1H-X-PI |
|---|---|
| N° de pièce Festo | 533342, 533343, 533344, 533345, 533346, 533347, 533348, 533349, 533350, 534415, 537952, 537953, 537954, 537955, 537956, 537957, 537958, 537959, 537960, 537961, 540050, 540051, 543605, 543703, 553110, 553111, 553112, 553113, 556838, 556839, 556840, 556841, 568655, 568656, 568657, 568658, 573717, 573718, 573719, 573720, 573721, 573722, 573723, 573724, 573725, 573726, 573727, 573728, 575976, 575977, 575978, 575979 |
| Débit nominal (l/min) | 140 à 190, 160, 190, 230, 240, 255, 260, 300, 300 à 340, 320, 360, 360 à 400, 420 à 480, 470, 470 à 520, 470 à 560, 500, 500 à 550, 500 à 570, 500 à 610, 510, 550, 550 à 600, 550 à 610, 550 à 620, 550 à 630, 550 à 650, 550 à 670, 590, 610, 650 à 820, 650 à 840, 650 à 850, 670 |
| Fonction de distributeur | 2×2/2 fermé monostable, 2×3/2 fermé monostable, 2×3/2 ouvert monostable, 2×3/2 ouvert/fermé monostable, 3/2 fermé monostable, 3/2 ouvert monostable, 5/2 bistable, 5/2 monostable, 5/3 à l'échappement, 5/3 fermé, 5/3 mis à l'échappement |
| Pression de service (bar) | -0,9 à 10, -0,9 à 8, 3 à 10 |
