Ces électrovannes EMC SLP 2/2 voies normalement fermées de la gamme éco commandent le passage de fluides compatibles. Leur corps est en acier inoxydable 1.4408, les pièces internes sont en inox et les joints sont en FKM. Elles restent fermées hors tension.
Choisir le filetage et l’alimentation
Cette fiche regroupe les quatre combinaisons de raccordement G 1/8 ou G 1/4 et de tension 24 V DC ou 230 V AC. Le passage nominal est de 3 mm, la longueur L de 40 mm, et la pression de service de 0 à 13 bar. La puissance absorbée dépend de l’alimentation : 13 W en courant continu et 22 VA en courant alternatif.
Caractéristiques et installation
- Fonction : 2/2 voies normalement fermée (NF).
- Température du fluide : -20 à +120 °C ; température ambiante maximale : +65 °C.
- Protection IP65 ; tolérance de tension ±10 %.
- Débit Kv indiqué : 3,2 l/min, avec de l’eau à +20 °C, une pression d’entrée de 1 bar et un écoulement libre.
- Montage avec bobine verticale ; bobine et connecteur fournis.

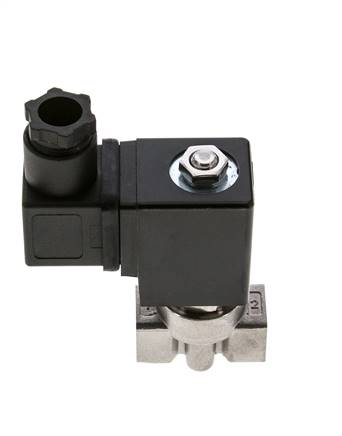

Les fluides indiqués sont l’air comprimé, les gaz neutres, l’eau et les liquides neutres compatibles. Vérifiez leur compatibilité avec l’inox et le FKM avant installation. Les photos natives montrent les deux raccordements de cette famille ; la tension exacte est celle de la référence choisie.
Documentation et gamme
Consultez la page technique Atlas SLP inox en allemand (PDF), les électrovannes pour fluides, la gamme EMC et la robinetterie.
| Référence fabricant | SLP 14 ES 230V, SLP 14 ES 24V=, SLP 18 ES 230V, SLP 18 ES 24V= |
|---|---|
| Filetage | G 1/4, G 1/8 |
| Tension de commande | 230 V AC, 24 V DC |
