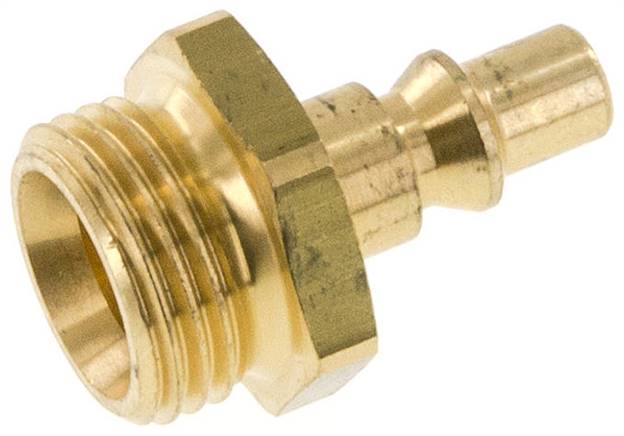

Les embouts de coupleur profil ARO/Orion NW 5,5 de la gamme KSG/KSS sont des raccords rapides destinés aux circuits pneumatiques. Ils se déclinent en plusieurs références, présentées dans le tableau des variations avec leur code article.
Construction et matériaux
Le type Standard associe un boîtier et une douille coulissante en laiton, un joint en NBR et un verrouillage à bille. Le type verrouillage à bille utilise un corps en laiton vernickelé, une douille coulissante en acier trempé vernickelé et des joints en NBR.
Caractéristiques techniques
- Plage de température : -20 à +100 °C
- Pression de service : -0,95 Ă 35 bar
- DĂ©bit : 550 l/min (type de verrouillage Ă billes : 1140 l/min)
Applications et compatibilité
Ces accouplements à fermeture rapide à profil ARO/ORION de taille 5,5 sont utilisés surtout en Suisse, en Belgique, aux Pays-Bas et au Luxembourg. Malgré un aspect similaire du coupleur de sécurité avec les coupleurs de sécurité de taille 7,2 très courants en Allemagne, ces coupleurs de sécurité ne sont pas compatibles.
Ils sont compatibles avec ARO (210), ORION (44510), Cejn (300), Parker/Rectus (14, 22), JWL (512, 522, 523, 572).
Critères de sélection
Le choix s’effectue selon le type de verrouillage, la rĂ©fĂ©rence et le code article indiquĂ©s dans le tableau des variations. Pour complĂ©ter votre installation, consultez notre gamme de raccords rapides ou le raccord rapide complĂ©mentaire.
| Référence fabricant | KSG 12 ARO5, KSG 14 ARO5, KSG 18 ARO5, KSG 38 ARO5, KSS 10 ARO5, KSS 10 ARO5 ST, KSS 13 ARO5, KSS 13 ARO5 ST, KSS 6 ARO5, KSS 6 ARO5 ST, KSS 8 ARO5, KSS 8 ARO5 ST, KSS 9 ARO5, KSS 9 ARO5 ST |
|---|
