Extracteurs mécaniques SKF EasyPull pour le démontage des roulements
La série TMMA utilise trois griffes et une broche mécanique pour extraire une pièce montée serrée avec une prise extérieure. Le mécanisme à ressort des poignées facilite le positionnement des griffes ; leur auto-verrouillage aide à maintenir la prise pendant la mise en charge. Le centrage de la broche et son embout limitent le risque de marquer l’arbre.
Choisir la force et les dimensions de prise
Le choix dépend du diamètre accessible derrière la pièce, de la portée nécessaire et de l’effort d’extraction. Une force maximale plus élevée ne remplace pas le contrôle de ces dimensions. Les trois modèles ci-dessous sont mécaniques ; les versions TMMA ..H hydrauliques constituent une autre gamme.
| Référence | Force maximale | Diamètre de prise externe | Portée des bras | Masse |
|---|---|---|---|---|

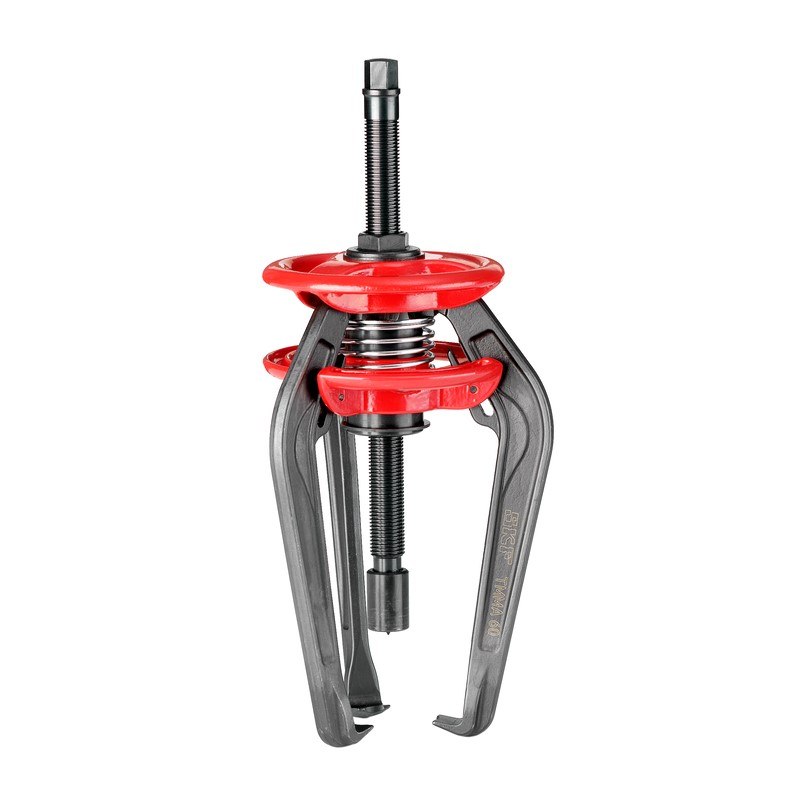

| TMMA 60 | 60 kN | 36–150 mm | 150 mm | 4 kg |

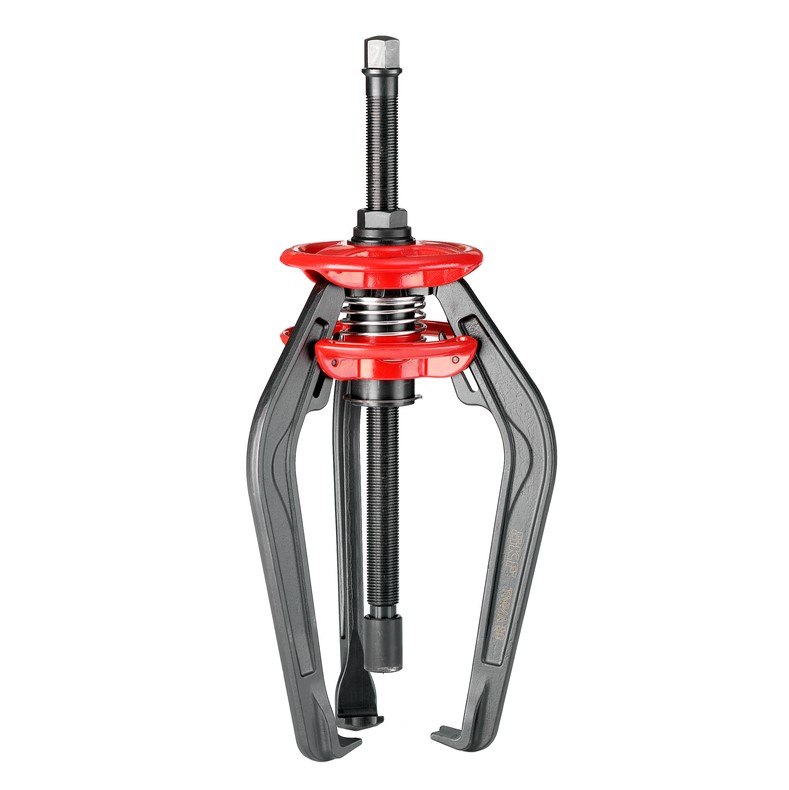

| TMMA 80 | 80 kN | 52–200 mm | 200 mm | 5,7 kg |

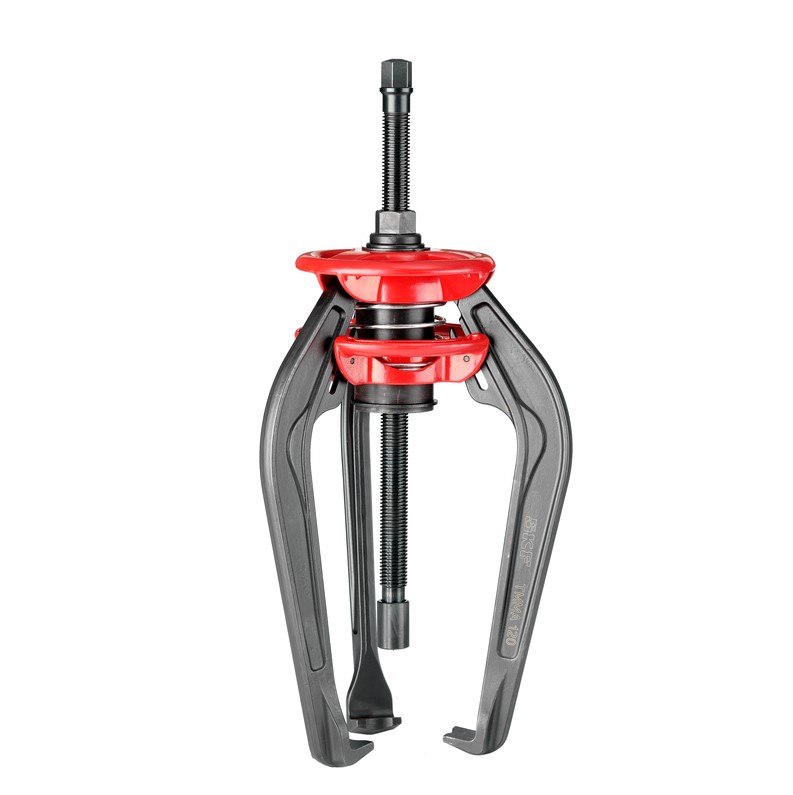

| TMMA 120 | 120 kN | 75–250 mm | 250 mm | 10,6 kg |
Utilisation en maintenance
Avant l’intervention, vérifiez l’accès derrière la pièce, l’état des griffes et le centrage sur l’arbre. Respectez les limites SKF, lubrifiez la broche conformément à la notice et utilisez la protection recommandée. Pour les versions TMMA 80 et 120, SKF propose une conversion hydraulique par accessoire compatible ; cet accessoire n’est pas inclus dans cette sélection.
Documents et outillage complémentaire
Consultez la brochure technique SKF EasyPull TMMA en français. Retrouvez les extracteurs mécaniques, les outils de montage et démontage des roulements et les produits de maintenance.
| Force d’extraction maximale | 60 kN, 80 kN, 120 kN |
|---|---|
| Référence fabricant | TMMA 120, TMMA 60, TMMA 80 |
