Les flexibles pneumatiques PC en PVC avec tresse polyester associent une âme intérieure lisse en PVC et une tresse en fil polyester revêtue de PVC. Cette famille est souple et à paroi mince. Choisissez la dimension du flexible et le raccord selon les valeurs de chaque référence.
Dimensions et raccordement
Les six dimensions vont de 6,2 × 4 à 17,6 × 13 mm, diamètre extérieur × diamètre intérieur. La cote CK compatible peut différer de la dimension réelle du flexible. Pour le PC 6,2X4 associé à la cote CK 6 × 4, la note du catalogue limite la combinaison aux raccords en laiton nickelé. Vérifiez le matériau et la cote du raccord avant montage.
Pression et température
La plage annoncée est de −10 à +60 °C. Les pressions de service dépendent de la dimension et de la température : de 28 à 40 bar à +20 °C et de 20 à 28 bar à +60 °C. Les deux valeurs figurent séparément dans le tableau, avec le rayon de courbure minimal.
Vente au mètre

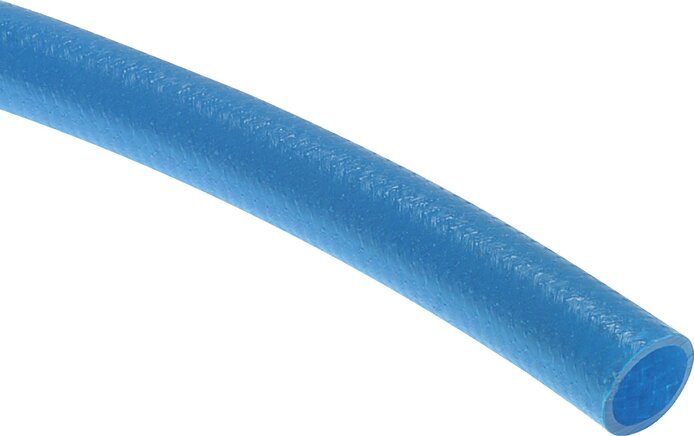

Une quantité de 1 correspond à 1 mètre de flexible. La longueur de rouleau annoncée est de 50 m, avec découpes possibles. La photo est une illustration commune de la famille ; les dimensions dépendent de la référence choisie.
Catalogue technique
Le document en allemand comporte plusieurs familles. La section inférieure « PC-Spezial Pneumatikschläuche » concerne ces références. Les indications de la section supérieure sur les tubes PL ne s’appliquent pas aux flexibles PC.
Questions fréquentes
La cote CK correspond-elle toujours au diamètre extérieur réel ?
Non. Comparez la dimension du flexible et la cote CK indiquée pour la référence, et respectez la restriction de matériau du PC 6,2X4.
Quelle pression retenir à +60 °C ?
Utilisez la valeur de la colonne à +60 °C pour la référence choisie. La pression annoncée à +20 °C ne vaut pas à +60 °C.
Compléter votre installation
Caractéristiques par référence
| Référence | Ø extérieur × intérieur (mm) | Pression à 20 °C (bar) | Pression à 60 °C (bar) | Cote CK compatible | Rayon minimal (mm) | Disponibilité fournisseur |
|---|---|---|---|---|---|---|
| PC 6,2X4 | 6,2 × 4 | 40 | 28 | 6 x 4* | 50 | Disponible immédiatement — relevé le 16/10/2026 à 21:06 |
| PC 8,2X6 | 8,2 × 6 | 35 | 24 | 8 x 6 | 60 | Disponible immédiatement — relevé le 16/10/2026 à 21:06 |
| PC 10,2X8 | 10,2 × 8 | 35 | 24 | 10 x 8 | 65 | Disponible immédiatement — relevé le 16/10/2026 à 21:06 |
| PC 11,6X9 | 11,6 × 9 | 30 | 22 | 11,6 x 9 | 70 | Disponible immédiatement — relevé le 16/10/2026 à 21:06 |
| PC 12,5X10 | 12,5 × 10 | 28 | 20 | 12 x 10 | 80 | Disponible immédiatement — relevé le 16/10/2026 à 21:06 |
| PC 17,6X13 | 17,6 × 13 | 28 | 20 | 17,6 x 13 | 100 | Disponible immédiatement — relevé le 16/10/2026 à 21:06 |
| Référence fabricant | PC 10,2X8, PC 11,6X9, PC 12,5X10, PC 17,6X13, PC 6,2X4, PC 8,2X6 |
|---|---|
| Ø extérieur × intérieur (mm) | 10,2 × 8, 11,6 × 9, 12,5 × 10, 17,6 × 13, 6,2 × 4, 8,2 × 6 |
