Kit SKF TMMD 100 pour l’extraction de roulements rigides à billes
Le TMMD 100 est un coffret mécanique conçu pour retirer des roulements rigides à billes dont les deux bagues présentent des ajustements serrés. Ses bras s’engagent dans les pistes du roulement, ce qui permet une prise adaptée lorsque la géométrie empêche l’emploi d’un extracteur à prise extérieure classique.
Vérifier la compatibilité avant de choisir
SKF annonce une couverture de 71 tailles de roulements, pour des diamètres d’arbre compris entre 10 et 100 mm selon la référence exacte. Cette plage n’implique pas la compatibilité avec tous les roulements de ce diamètre. Consultez impérativement le tableau SKF pour choisir la combinaison de bras et de broche.
| Famille de roulements couverte | Références indiquées par SKF |
|---|---|
| Série 6000 | 6000 à 6020 |
| Série 6200 | 6200 à 6218 |
| Série 6300 | 6300 à 6313 |
| Série 6400 | 6403 à 6410 |
| Dimensions particulières | 62/22, 62/28, 63/22, 63/28 |
| Séries 16000 et 16100 | 16002, 16003, 16011, 16100, 16101 |
Contenu et préparation de l’intervention
Le coffret comprend six jeux de trois bras, deux broches et une poignée. Les bras à ressort facilitent la mise en place et le chapeau maintient leur liaison avec la broche pendant l’intervention. Le démontage d’une version étanche nécessite de préparer l’accès conformément à la notice SKF.

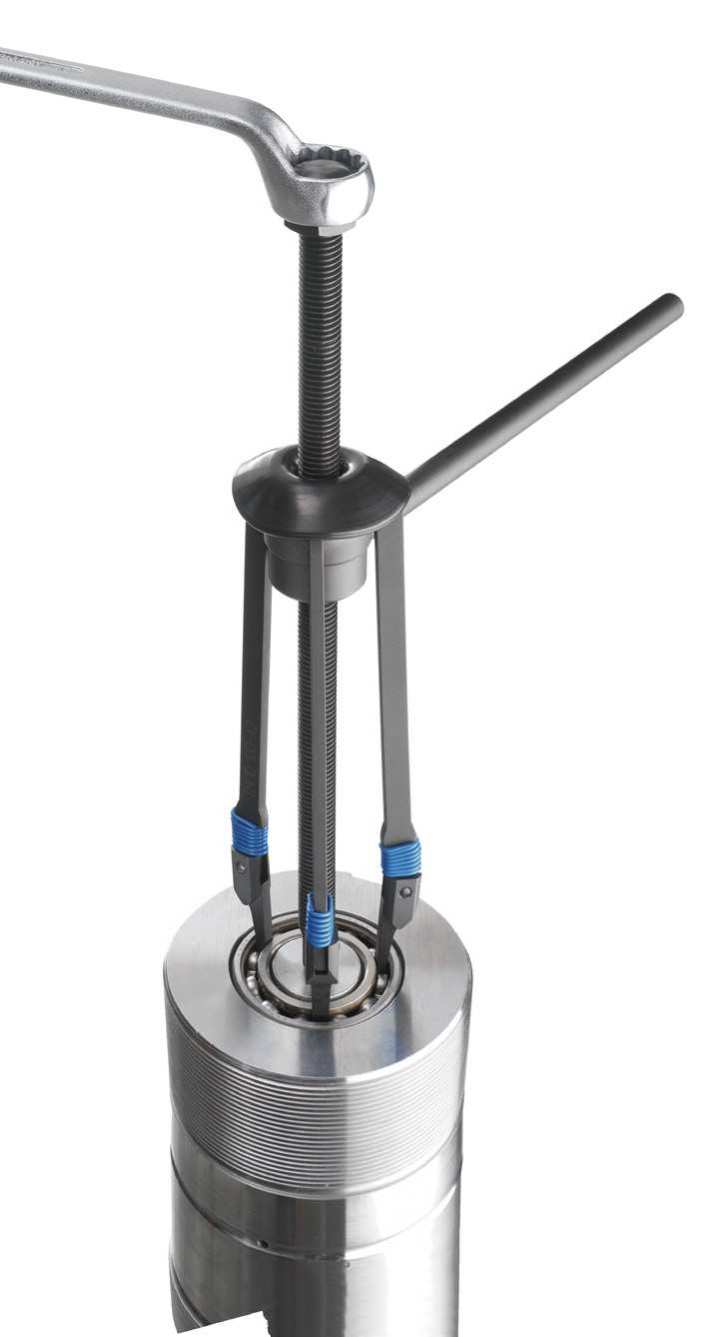

La photo montre l’outil en utilisation : le roulement, son logement et la clé illustrés ne sont pas fournis avec le kit. Vérifiez le montage, l’espace disponible et le tableau de compatibilité avant toute mise en charge.
Documents et outillage complémentaire
Consultez la fiche fabricant SKF TMMD 100 en français et la notice SKF avec tableau de compatibilité (2024). Retrouvez nos coffrets d’extraction, nos outils de montage et démontage des roulements et les produits de maintenance.
