Raccord instantané droit femelle G SMC KQB2F

Raccord droit femelle SMC KQB2F à filetage G

Le raccord instantané KQB2F relie un tube pneumatique à une connexion filetée femelle. Cette fiche rassemble uniquement les exécutions à filetage femelle G cylindrique de la série métallique SMC KQB2. Le tube s’insère dans le côté instantané ; l’autre extrémité reçoit la connexion filetée compatible. La géométrie droite permet un raccordement dans l’axe. Les versions G et Rc sont présentées sur des fiches distinctes pour faciliter le choix du type de filetage.

Choisir le diamètre du tube et le filetage

Les 4 références proposées couvrent les diamètres extérieurs de tube suivants : 6, 8, 16 mm. Les filetages disponibles sont G 1/2, G 1/4, G 3/8. Le tableau distingue ces deux critères et affiche la référence fabricant complète pour chaque combinaison. La taille du filetage ne désigne pas le diamètre du tube. Vérifier les dimensions du tube utilisé et l’identification de la connexion avant commande ; un raccord cylindrique G et un raccord conique Rc ne se choisissent pas uniquement d’après la fraction inscrite dans leur désignation.

Dimensions et installation

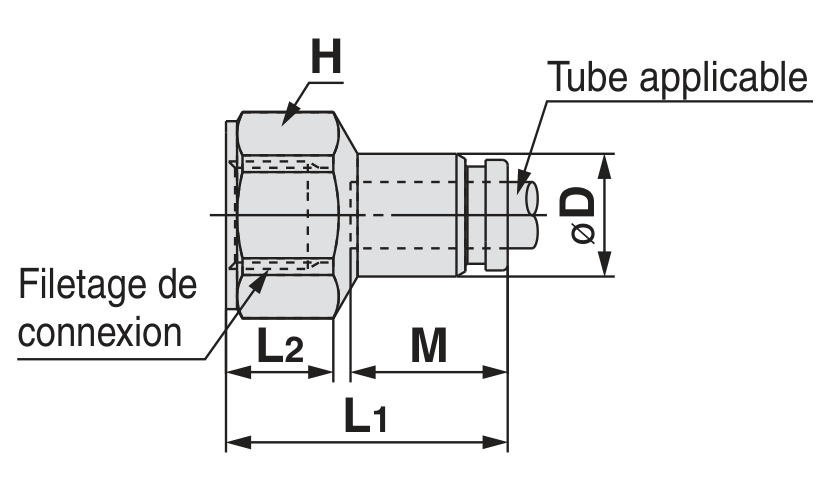

Le schéma constructeur représente précisément l’exécution femelle G. Le catalogue français, page PDF 20, fournit les dimensions sur plats, les longueurs et les autres cotes de chaque référence. Ces valeurs peuvent varier selon le diamètre et le filetage. Préparer une coupe de tube propre, vérifier son état et suivre les instructions SMC pour l’insertion et la déconnexion. Pour le côté fileté, respecter les conditions d’étanchéité et de serrage prescrites par le fabricant pour l’exécution choisie. Le suffixe 23 désigne un diamètre de tube métrique de 3,2 mm lorsqu’il est présent ; il ne désigne pas une taille en pouces.

Construction et utilisation

La série KQB2 comporte notamment des composants en laiton nickelé. Le choix du raccord dépend également du fluide, de la pression, de la température et du matériau du tube. Les limites du tube et celles de l’ensemble doivent être prises en compte avant installation. Consulter les caractéristiques et précautions du catalogue constructeur pour vérifier la compatibilité avec l’application et préparer le montage. Chaque référence est vendue à la pièce, avec une quantité minimale de un ; son prix HT et sa disponibilité apparaissent dans le tableau. Retrouvez nos raccords instantanés droits et notre gamme pneumatique SMC.
