Raccord instantané droit mâle M5 métrique six pans creux SMC KQB2S

Raccord droit mâle M5 SMC KQB2S à six pans creux

Le raccord instantané KQB2S relie un tube pneumatique à une connexion filetée femelle compatible. Cette fiche rassemble uniquement les exécutions métriques à filetage mâle M5 métrique de la série métallique SMC KQB2. Le tube s’insère dans la partie instantanée et le côté fileté assure la liaison avec l’orifice correspondant. La géométrie droite réalise un raccordement dans l’axe. L’entraînement à six pans creux distingue cette exécution du raccord KQB2H à hexagone extérieur.

Choisir la référence

Les 2 références proposées couvrent les diamètres extérieurs de tube suivants : 4, 6 mm. Les deux références utilisent le même filetage mâle métrique M5. Le diamètre extérieur du tube, 4 ou 6 mm, constitue le critère de sélection technique dans le tableau. Le schéma M5 est distinct du dessin des variantes R préétanchéifiées ; aucune caractéristique de préétanchéité des variantes R n’est reportée sur cette fiche M5. Chaque ligne affiche la référence fabricant complète, son prix HT et sa disponibilité. Vérifier le diamètre du tube et l’identification de la connexion avant commande : une fraction de filetage ne désigne pas un diamètre de tube. Les variantes G, R et M5 sont présentées sur des fiches distinctes afin de choisir l’exécution adaptée.

Dimensions et installation

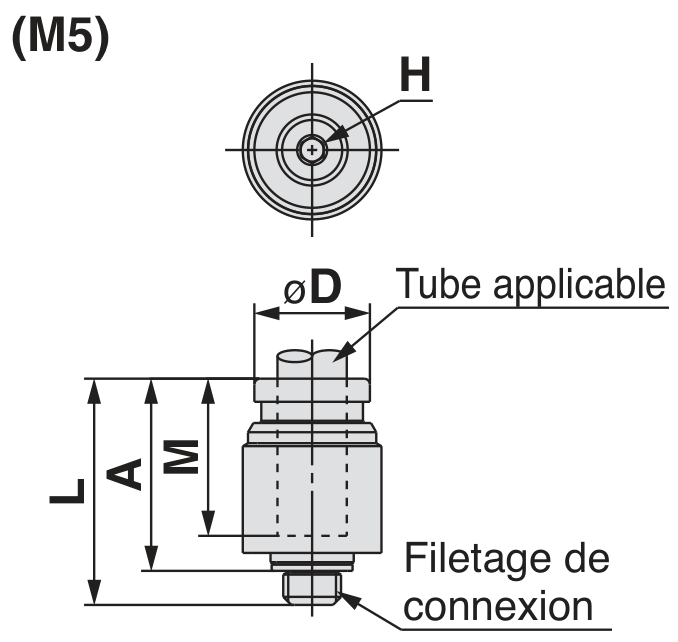

Le schéma constructeur présente précisément l’exécution M5, avec sa vue en bout et le six pans creux repéré H. Le catalogue français, page PDF 5, fournit les dimensions de chaque référence, notamment les longueurs et les cotes utiles au montage. Ces valeurs varient selon le diamètre du tube et la connexion. Préparer une coupe de tube propre, vérifier son état et respecter les instructions SMC pour l’insertion et la déconnexion. Pour le côté fileté, suivre les indications du fabricant concernant l’étanchéité et le serrage de l’exécution choisie. Vérifier également l’espace disponible pour le raccord et l’accès de l’outil avant installation.

Construction et utilisation

La série KQB2 comporte notamment des composants en laiton nickelé. Le choix du raccord dépend également du fluide, de la pression, de la température et du matériau du tube. Les limites du tube et celles de l’ensemble doivent être prises en compte. Consulter les caractéristiques et les précautions du catalogue constructeur pour vérifier la compatibilité avec l’application et préparer le montage. Chaque référence est vendue à la pièce avec une quantité minimale de un. Retrouvez nos raccords instantanés droits et notre gamme pneumatique SMC.
