Raccord instantané réduction en Y métallique SMC KQB2U
Cette famille de raccords instantanés métalliques SMC KQB2 permet de relier deux tubes des branches supérieures et un tube unique inférieur. Cette fiche présente une référence, dont les dimensions sont précisées dans le tableau. Chaque ligne indique la référence fabricant complète, le prix HT et un bouton de commande. Vente à la pièce, quantité minimale 1.
Choix du raccord et construction

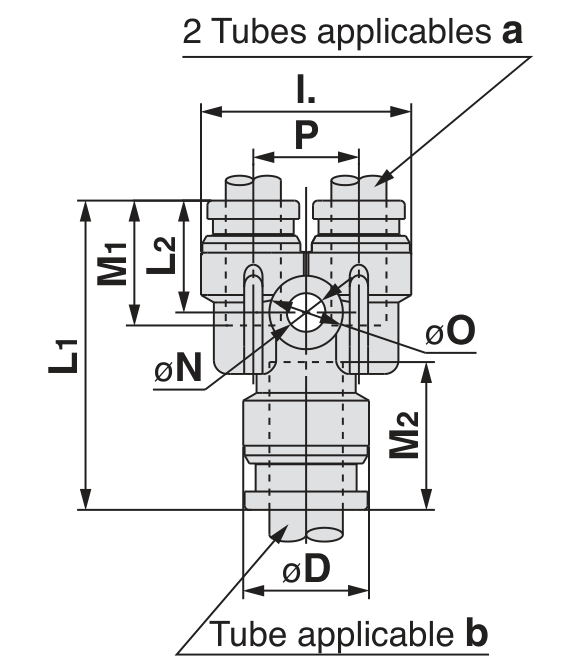

Le premier diamètre correspond aux deux branches supérieures, repérées a dans le catalogue. Le second diamètre correspond au tube unique inférieur, repéré b. Le dessin constructeur distingue les deux diamètres. Sélectionner le diamètre extérieur du tube, et non son diamètre intérieur. Les cotes, les passages et les masses varient avec la référence : le catalogue constructeur, page PDF 8, détaille chaque modèle.
Montage et conditions de service
La série KQB2 comporte notamment des composants en laiton nickelé. Préparer une coupe de tube propre, puis respecter les consignes SMC d’insertion et de déconnexion. Vérifier les conditions de pression, de température, de fluide et les tubes compatibles dans le catalogue constructeur avant installation.
L’illustration représente cette construction exacte ; consulter le tableau du PDF pour les dimensions de chaque référence. Retrouvez nos raccords instantanés en T et Y et notre gamme SMC.
| Référence fabricant | KQB2U06-08 |
|---|---|
| Ø extérieur des deux branches (mm) | 6 |
| Ø extérieur du tube unique (mm) | 8 |
