Raccord instantané droit mâle R inox 316 SMC série KQG2H

Raccord instantané droit mâle R inox 316 SMC série KQG2H

Cette famille SMC KQG2H assure une liaison droite entre un filetage mâle R conique et prétéflonné et une entrée instantanée pour tube métrique. Cette fiche rassemble 17 références dont les combinaisons de dimensions sont indiquées dans le tableau. Chaque ligne présente la référence fabricant complète, le prix HT et un bouton de commande. La vente se fait à la pièce.

Construction et choix du raccord

La série KQG2 emploie des acier inoxydable 316, hors joints. Le tube se raccorde par insertion dans la collerette ; il faut sélectionner son diamètre extérieur, et non son diamètre intérieur. Choisissez aussi la taille du filetage mâle R et vérifiez sa compatibilité avec le port de votre installation. Les références à raccordement tube-tube et les versions à filetage différent figurent sur des fiches distinctes.

Conditions de service et montage

Le catalogue constructeur indique une plage de pression de -100 kPa à 1 MPa et une température de -5 à 150 °C, hors gel. Les limites du tube et la compatibilité avec le fluide doivent également être respectées. Pour l’eau et la vapeur, respecter les restrictions de tube décrites par SMC et consulter le fabricant lorsque nécessaire. Le fabricant prévoit des fourreaux pour certains tubes et usages à haute température : vérifier le catalogue avant montage.

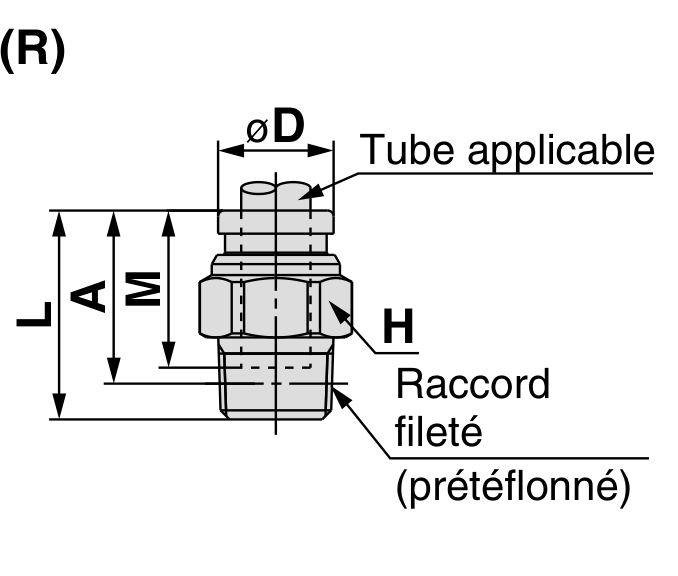

L’illustration constructeur représente cette construction et ce type de raccordement. Les cotes, passages et masses varient avec la référence ; le tableau du PDF associé détaille chaque modèle. Préparer une coupe de tube propre et suivre les consignes SMC d’insertion, de déconnexion et d’entretien.

Retrouvez nos raccords instantanés droits et notre gamme SMC.
