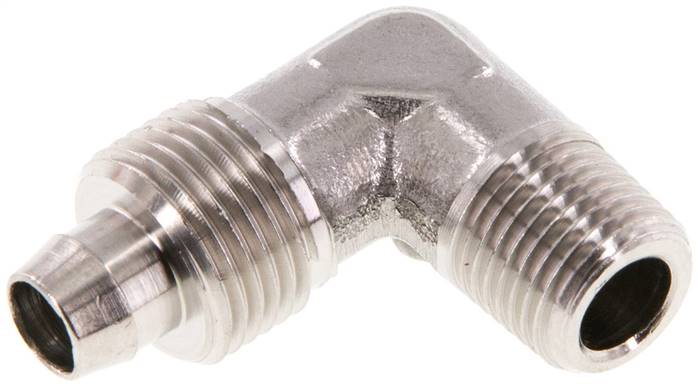

Partie filetée coudée
Cette partie filetée coudée appartient à la catégorie des raccords instantanés. Elle est réalisée dans le matériau 1.4404 et fournie sans écrou-raccord. Destinée au raccordement d’un tube de diamètre extérieur/intérieur 8×6 mm, elle se présente sous la forme d’une partie filetée coudée.
La gamme comprend deux références, qui ne diffèrent que par leur filetage de fixation. Les autres caractéristiques, notamment le diamètre du tube, le filetage pour écrou-raccord et les écrous associés, sont communes aux deux références.
Sélection de la référence selon le filetage
Le filetage de fixation constitue le critère de sélection entre les deux références. Chaque référence correspond à un filetage de fixation spécifique.
La référence GK 146 ES est dotée d’un filetage de fixation R 1/4″. La référence GK 186 ES est dotée d’un filetage de fixation R 1/8″.
| Référence | Filetage de fixation |
|---|---|
| GK 146 ES | R 1/4″ |
| GK 186 ES | R 1/8″ |
Caractéristiques communes aux deux références
Les caractéristiques suivantes sont identiques pour les deux références.
- Matériau : 1.4404
- Diamètre du tuyau (extérieur x intérieur) : 8×6 mm
- Filetage pour écrou-raccord : M 12×1
Conditions de service
- Plage de température : correspond à celui du tube utilisé
- Pression de service : correspond à celui du tube utilisé
Écrou-raccord à commander en complément
Ces parties filetées coudées étant livrées sans écrou, un écrou-raccord est à commander en même temps. Trois écrous sont associés à chaque référence, au choix selon la matière.
| Écrou | Référence |
|---|---|
| Écrou 1.4571 | MCK 6 ES |
| Écrou laiton nickelé | MCK 6 MSV |
| Écrou POM | MCK 6 K |
Pour compléter cette offre, un produit complémentaire publié dans la même catégorie est également disponible.
| Référence fabricant | GK 146 ES, GK 186 ES |
|---|---|
| Filetage R (BSPT) | 1/4, 1/8 |
