Le raccord cannelé fileté avec joint torique GT 146 MSV ED / GT 186 MSV ED est un raccord instantané assurant la liaison d’un tuyau souple à un filetage. Il se décline en deux références distinctes, différenciées par leur filetage : G 1/4″ pour la référence GT 146 MSV ED et G 1/8″ pour la référence GT 186 MSV ED.
Présentation

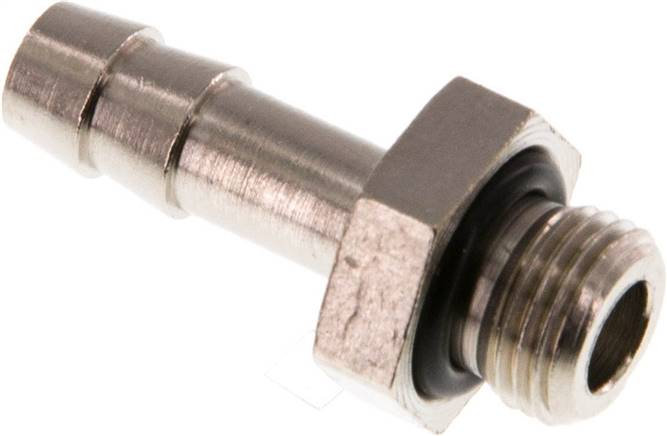

Ce raccord cannelé fileté avec joint torique associe une extrémité cannelée, destinée à recevoir un tuyau, et une extrémité filetée, équipée d’un joint torique assurant l’étanchéité du raccordement. La désignation complète du produit est « raccord cannelé fileté avec joint torique G 1/4″/1/8″-6 (1/4″) mm, laiton nickelé ». Le corps est en laiton nickelé et le joint en NBR.
Données techniques
- Matériaux : corps en laiton nickelé, joint en NBR.
- Plage de température : -20 à +80 °C.
Critères de sélection
Le choix entre les deux références repose sur le filetage. Les deux variantes partagent le même diamètre de tuyau (intérieur), les mêmes matériaux et la même plage de température.
- Filetage : G 1/4″ (GT 146 MSV ED) ou G 1/8″ (GT 186 MSV ED).
- Diamètre du tuyau (intérieur) : 6 (1/4″) mm, commun aux deux références.
- Diamètre sur plats : 16 mm pour la référence GT 146 MSV ED, 13 mm pour la référence GT 186 MSV ED.
Tableau de sélection
| Référence | Filetage | Diamètre du tuyau (intérieur) | Diamètre sur plats |
|---|---|---|---|
| GT 146 MSV ED | G 1/4″ | 6 (1/4″) mm | 16 mm |
| GT 186 MSV ED | G 1/8″ | 6 (1/4″) mm | 13 mm |
Ce raccord s’intègre à la gamme des Raccords instantanés. Produit complémentaire : Raccord enfichable coudé, fixe R 1/8 a 1/4″-6 mm, IQS inox.
| Référence fabricant | GT 146 MSV ED, GT 186 MSV ED |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
