Vérins rotatifs pneumatiques double effet

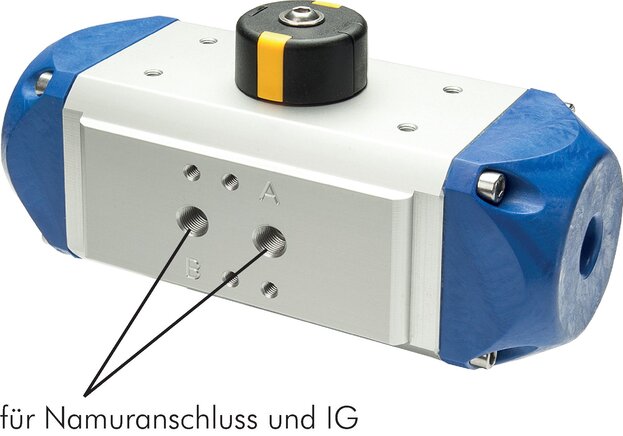

Vérins rotatifs pneumatiques double effet, pour montage sur bride selon ISO 5211 et raccord d’entraînement à polygone DIN 3337 ; raccords pour électrovanne, positionneur ou boîtier de fin de course selon VDI/VDE 3845 (NAMUR). Sélection selon la bride, le raccord d’air et le couple. Voir robinetterie et la vanne d’arrêt à aiguille.
Caractéristiques communes
- Matériaux : caisson aluminium anodisé, crémaillère et piston aluminium, couvercle résine acétal (aluminium dès la taille 12), joints NBR.
- Pression de commande : 2,5 à 10 bar ; température de -20°C à +80°C.
- ATEX : Ex II 2G Ex h IIB T6…T4 Gb / Ex II 2D Ex h IIIC T85°C…T135°C Db ; à partir de la taille 12 : Ex II 2G Ex h IIC T6…T5 Gb / Ex II 2D Ex h IIIC T85°C…T95°C Db.
| Référence | Taille | Bride de montage | Raccord d’air | Couple 6 bar [Nm] |
|---|---|---|---|---|
| PDD 006-F04-VK9 | 6 | F04 (carré 9) | G 1/8″ | 37 |
| PDD 012-F07-VK11 | 12 | F07 (carré 11) | G 1/4″ | 60 |
| PDD 012-F07-VK14 | 12 | F07 (carré 14) | G 1/4″ | 60 |
| PDD 025-F07-VK11 | 25 | F07 (carré 11) | G 1/4″ | 136 |
| PDD 025-F07-VK14 | 25 | F07 (carré 14) | G 1/4″ | 136 |
| PDD 090-F12-VK22 | 90 | F12 (carré 22) | G 1/4″ | 526 |
| PDD 090-F12-VK27 | 90 | F12 (carré 27) | G 1/4″ | 526 |
| PDD 130-F12-VK22 | 130 | F12 (carré 22) | G 1/4″ | 802 |
| Référence fabricant | PDD 006-F04-VK9, PDD 012-F07-VK11, PDD 012-F07-VK14 |
|---|---|
| Taille de l'actionneur | 12, 6 |
| Interface de fixation ISO 5211 | 04, 07 |
| Carré d'entraînement (mm) | 11, 14, 9 |
