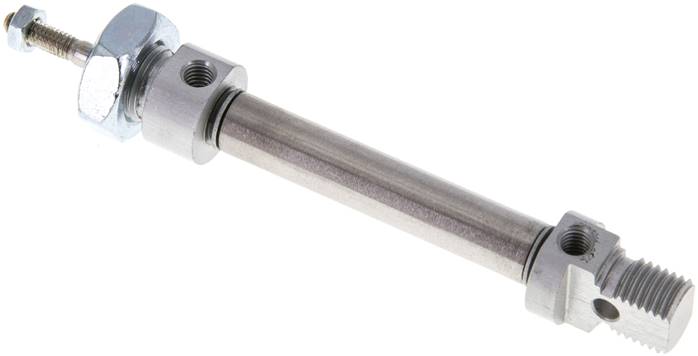

Le ZDM 8/25 est un vérin ISO 6432 à action double, piston 8, course 25 mm, en exécution standard. Il est proposé avec un piston magnétique.
Caractéristiques techniques
- Diamètre de piston : 8 mm
- Course : 25 mm
- Filetage de tige de piston (A) : M 4
- Filetage de fixation (B) : M 12×1,25
- Raccordement d’air comprimé (R) : M 5
- Pression de service : max. 10 bar
- Plage de température : -20°C à +80°C
Matériaux
Haut et bas : aluminium anodisé ; tube du cylindre : 1.4301 ; tige de piston : 1.4305 ; joint : NBR/PUR.
Options
Joints FKM (plage de température : -20°C à max. +150°C, sans piston magnétique) -V ; homologation ATEX Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X.
Type de commutateur de vérin
D en combinaison avec la fixation D1, C en combinaison avec la fixation C1.
Dimensions
| Repère | Valeur |
|---|---|
| A1 | 4 mm |
| C | 16 mm |
| D | 8 mm |
| E | 4 mm |
| F | 12 mm |
| G | 64 mm |
| K | 16 mm |
| L | 12 mm |
| M | 86 mm |
| N | 6 mm |
| P | 46 mm |
