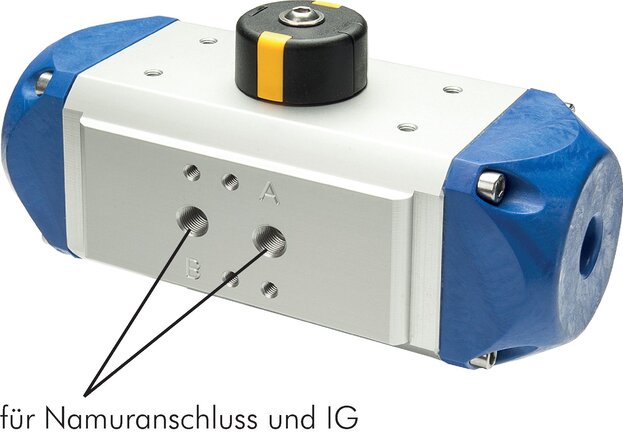

Vérin rotatif pneumatique à fermeture à ressort
- Matériaux : caisson aluminium anodisé, crémaillère et piston aluminium, couvercle résine acétal (aluminium dès la taille 12), joints NBR.
- Température : -20 °C à +80 °C.
- Pression de commande : 2,5 à 10 bar ; 4,5 à 10 bar en fermeture/ouverture à ressort.
- ATEX : Ex II 2G Ex h IIB T6…T4 Gb / Ex II 2D Ex h IIIC T85°C…T135°C Db ; dès la taille 12 : Ex II 2G Ex h IIC T6…T5 Gb / Ex II 2D Ex h IIIC T85°C…T95°C Db.
- Option : joint FKM -20 °C à +120 °C, jusqu’à +150 °C de la dimension 12 à 130 (repère -V).
Interfaces et conformité
Bride ISO 5211 ; entraînement polygone DIN 3337 ; raccords électrovanne, positionneur, boîtier de fin de course VDI/VDE 3845 (NAMUR).
Sélection par référence
| Référence | Bride (ISO 5211) | Raccord d’air | B |
|---|---|---|---|
| PDE 006-F04-VK9 | F04 (carré 9) | G 1/8″ | M 5 |
| PDE 012-F07-VK11 | F07 (carré 11) | G 1/4″ | M 8 |
| PDE 012-F07-VK14 | F07 (carré 14) | G 1/4″ | M 8 |
| PDE 025-F07-VK11 | F07 (carré 11) | G 1/4″ | M 8 |
| PDE 025-F07-VK14 | F07 (carré 14) | G 1/4″ | M 8 |
| PDE 090-F12-VK22 | F12 (carré 22) | G 1/4″ | M 12 |
| PDE 090-F12-VK27 | F12 (carré 27) | G 1/4″ | M 12 |
| PDE 130-F12-VK22 | F12 (carré 22) | G 1/4″ | M 12 |
Voir la catégorie robinetterie ou la vanne à aiguille.
| Référence fabricant | PDE 006-F04-VK9, PDE 012-F07-VK11, PDE 012-F07-VK14, PDE 025-F07-VK11, PDE 025-F07-VK14, PDE 090-F12-VK22, PDE 090-F12-VK27, PDE 130-F12-VK22 |
|---|---|
| Taille de l'actionneur | 12, 130, 25, 6, 90 |
| Interface de fixation ISO 5211 | 04, 07, 12 |
| Carré d'entraînement VK (mm) | 11, 14, 22, 27, 9 |
