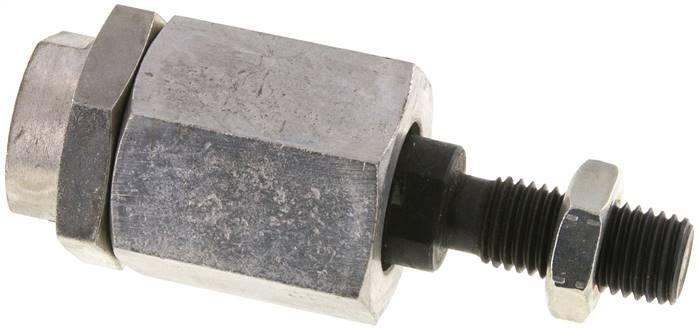

Raccord flexo M, acier galvanisé
Le raccord flexo FK M12 et le raccord flexo FK M16 constituent une gamme de deux raccords de tige de piston en acier galvanisé. La désignation de la gamme est « raccord flexo M, acier galvanisé ». Le produit est proposé dans la catégorie Vérins et amortisseurs.
Le raccord se monte sur la tige de piston par l’intermédiaire du filetage A. La caractéristique « pour filetage de tige de piston A » indique, pour chaque référence, le filetage de tige de piston correspondant.
La fiche technique renseigne en outre le matériau, les cotes B, D, SW1 et SW2, ainsi que le jeu radial. Ces grandeurs sont exprimées en millimètres. Le tableau ci-dessous récapitule ces valeurs pour chaque référence.
Critères de sélection
Le critère de sélection est le filetage de la tige de piston A, c’est-à-dire le filetage de la tige sur laquelle le raccord se monte :
- FK M12 — pour filetage de tige de piston M 12 ;
- FK M16 — pour filetage de tige de piston M 16.
Caractéristiques
| Référence | Matériau | Filetage de tige de piston A | B [mm] | D [mm] | SW1 [mm] | SW2 [mm] | Jeu radial [mm] |
|---|---|---|---|---|---|---|---|
| FK M12 | Acier galvanisé | M 12 | 24 | 75,5 | 19 | 30 | 2,0 |
| FK M16 | Acier galvanisé | M 16 | 40 | 113,0 | 30 | 41 | 2,0 |
Le matériau (acier galvanisé) et le jeu radial (2,0 mm) sont communs aux deux références. Les cotes B, D, SW1 et SW2, ainsi que le filetage de la tige de piston, diffèrent d’une référence à l’autre ; chaque référence se retient avec l’ensemble de ses cotes propres.
Produit complémentaire : Dispositif à boulons ACE, M 10 a 12×1 pour SC 25….
| Référence fabricant | FK M12, FK M16 |
|---|---|
| Filetage M (métrique) | 12, 16 |
