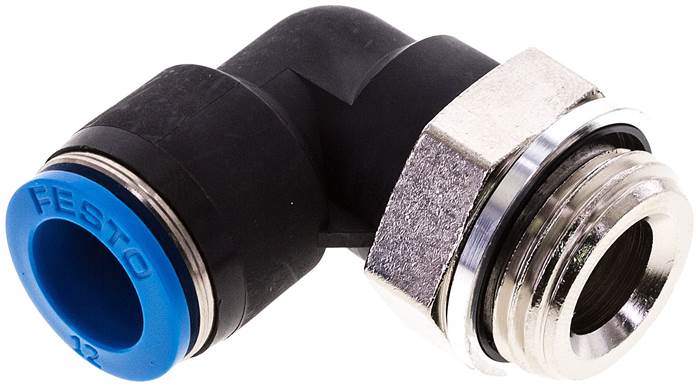

Raccord coudé Festo série QSL
Cette fiche réunit 55 références Festo de la série QSL. Les caractéristiques ci-dessous proviennent des fiches techniques Festo en français et sont communes à toutes les références de la fiche :
- Taille : Standard
- Position de montage : Indifférente
- Modèle : Forme L
- Structure de construction : Principe Push-pull
- Pression de service sur la plage de température totale : -0,95 à 6 bar
- Pression de service en fonction de la température : -0,95 à 14 bar
- Note concernant la pression de service : Eau : max. 0,6 MPa à max. 50 °C
- Fluide de service : Air comprimé selon ISO 8573-1:2010 [7:-:-] ; Eau (liquide, sans glace)
- Température ambiante : -10 °C…80 °C
- Couleur de la bague de démontage : Bleu
Choisissez dans le tableau : Raccord pneumatique 1, Raccord pneumatique 2, Mode de fixation, Conditionnement. Chaque ligne porte la référence Festo exacte, et sa fiche technique détaille les valeurs propres à chaque exécution.
Vente par sachet (conditionnement Festo, voir la colonne Conditionnement) : le prix indiqué est celui du sachet.
Découvrez aussi nos raccords instantanés coudés et banjos et l’ensemble des produits Festo.
| Référence fabricant | QSL-1/2-10, QSL-1/2-10-50, QSL-1/2-12, QSL-1/2-12-20, QSL-1/2-16, QSL-1/2-16-20, QSL-1/4-10, QSL-1/4-10-50, QSL-1/4-12, QSL-1/4-12-20, QSL-1/4-4, QSL-1/4-6, QSL-1/4-6-100, QSL-1/4-8, QSL-1/4-8-50, QSL-1/8-10, QSL-1/8-4, QSL-1/8-4-100, QSL-1/8-6, QSL-1/8-6-100, QSL-1/8-8, QSL-1/8-8-50, QSL-3/8-10, QSL-3/8-10-20, QSL-3/8-12, QSL-3/8-12-20, QSL-3/8-16, QSL-3/8-6, QSL-3/8-8, QSL-3/8-8-50, QSL-G1/2-12, QSL-G1/2-12-20, QSL-G1/2-16, QSL-G1/2-16-20, QSL-G1/4-10, QSL-G1/4-10-50, QSL-G1/4-12, QSL-G1/4-12-20, QSL-G1/4-6, QSL-G1/4-6-100, QSL-G1/4-8, QSL-G1/4-8-50, QSL-G1/8-4, QSL-G1/8-4-100, QSL-G1/8-6, QSL-G1/8-6-100, QSL-G1/8-8, QSL-G1/8-8-50, QSL-G3/8-10, QSL-G3/8-10-20, QSL-G3/8-12, QSL-G3/8-12-20, QSL-G3/8-16, QSL-G3/8-8, QSL-G3/8-8-50 |
|---|---|
| Raccord pneumatique 1 | Filetage G1/2, Filetage G1/4, Filetage G1/8, Filetage G3/8, Filetage R1/2, Filetage R1/4, Filetage R1/8, Filetage R3/8 |
| Raccord pneumatique 2 | Pour tuyau de Ø extérieur de 10 mm, Pour tuyau de Ø extérieur de 12 mm, Pour tuyau de Ø extérieur de 16 mm, Pour tuyau de Ø extérieur de 4 mm, Pour tuyau de Ø extérieur de 6 mm, Pour tuyau de Ø extérieur de 8 mm |
| Mode de fixation | Six pans extérieurs SW10, Six pans extérieurs SW12, Six pans extérieurs SW13, Six pans extérieurs SW14, Six pans extérieurs SW17, Six pans extérieurs SW20, Six pans extérieurs SW21, Six pans extérieurs SW22, Six pans extérieurs SW25 |
| Conditionnement | Sachet de 1, Sachet de 10, Sachet de 100, Sachet de 20, Sachet de 50 |
