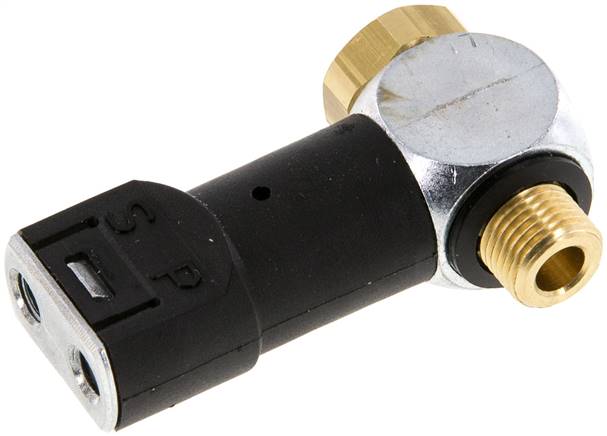

Le raccord de signal de la gamme PPL, en deux références (PPL 14 et PPL 18), est un composant de signalisation à filetage femelle à sortie de signal pneumatique. Vissé dans l’alésage d’entrée d’un vérin, il détecte la pression d’utilisation et assume la fonction d’un interrupteur de fin de course : lorsque la pression n’est plus présente, le raccord commute de la voie (P) 1 vers la voie (S) 5.
Caractéristiques communes
- Version raccord de signal : filetage femelle (sortie de signal pneumatique)
- Raccord de signal (filetage intérieur) : M 5
- Plage de température : -15 à +60 °C
- Pression de service : 3 – 8 bar
- Pression de réponse : 0,6 bar
- Matériaux : corps en laiton, laiton nickelé et plastique, joints en NBR
- Temps de commutation : 3 ms
Sélection selon le filetage
Les références se distinguent par le filetage G :
| Référence | Filetage mâle | Filetage femelle |
|---|---|---|
| PPL 14 | G 1/4″ | G 1/4″ |
| PPL 18 | G 1/8″ | G 1/8″ |
Raccordement électrique de type PPE
Pour le type PPE :
- Valeurs de raccordement électrique : max. 2 A, 0 – 48 V DC, 250 V AC
- Puissance absorbée : courant continu 5 W, courant alternatif 10 VA
- Type de protection : IP 40
Vigilance et avantages
Les raccords de signal détectent la position de fin de course à l’aide de la seule chute de pression. Cette chute peut aussi se produire lorsque la course du vérin est bloquée ; en cas de risque d’un tel blocage, nous recommandons d’utiliser des contacteurs de vérins pneumatiques qui réagissent directement au champ magnétique du piston.
- Commande entièrement pneumatique, aucun raccordement électrique n’est nécessaire
- Installation facile
- Modèle compact
Ce raccord de signal s’intègre dans la gamme des distributeurs et valves. Voir aussi un produit complémentaire de la même catégorie.
| Référence fabricant | PPL 14, PPL 18 |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
