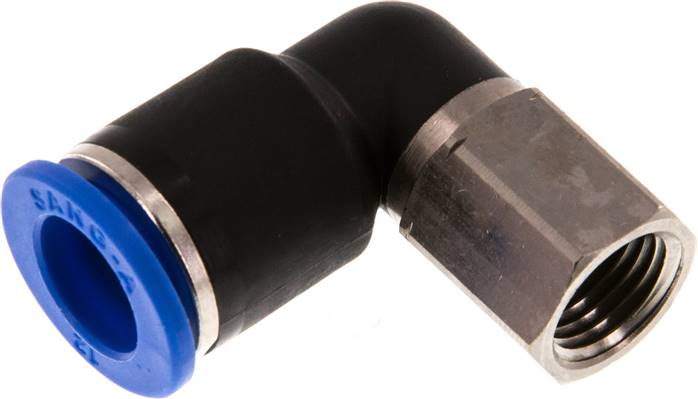

Raccord enfichable coudé, filetage femelle
Ce raccord enfichable coudé de la gamme IQS standard assure une liaison coudée entre un tube de 12 mm et un orifice fileté femelle, le raccordement au tube s’effectuant par enfichage. Il appartient à la famille des raccords instantanés.
Applications et fluides
La gamme IQS standard est conçue pour véhiculer les fluides suivants :
- air comprimé, huilé ou sans huile ;
- gaz neutres ;
- eau, pour une utilisation limitée à 60 °C maximum et uniquement après validation des données de base.
Caractéristiques techniques communes
- Matériaux : corps en laiton nickelé, joint PA 66, bague de déverrouillage en PA 66, joint NBR, griffes de fixation en acier inoxydable et cartouche ZnDC zinguée.
- Plage de température : de -20 à +80 °C.
- Pression de service : de -0,95 à 20 bar.
Lors du montage, utiliser exclusivement des joints et des graisses sans silicone.
Avantages
- Grand choix de produits.
- Grande étanchéité obtenue par un joint à lèvres.
- Disponible avec un filetage conique recouvert de PTFE ou avec un filetage cylindrique à joint torique encapsulé.
Sélection de la référence
Les deux références se distinguent par leur filetage femelle G, le diamètre de tube D de 12 mm étant commun aux deux variantes. Chaque valeur de filetage est propre à une seule référence.
| Référence | Filetage G | Diamètre de tube D |
|---|---|---|
| IQSLF 1212 | G 1/2″ | 12 mm |
| IQSLF 1412 | G 1/4″ | 12 mm |
Ce raccord s’intègre dans une gamme plus large ; voir aussi le produit complémentaire publié de la même catégorie.
| Référence fabricant | IQSLF 1212, IQSLF 1412 |
|---|---|
| Filetage G (BSPP) | 1/2, 1/4 |
