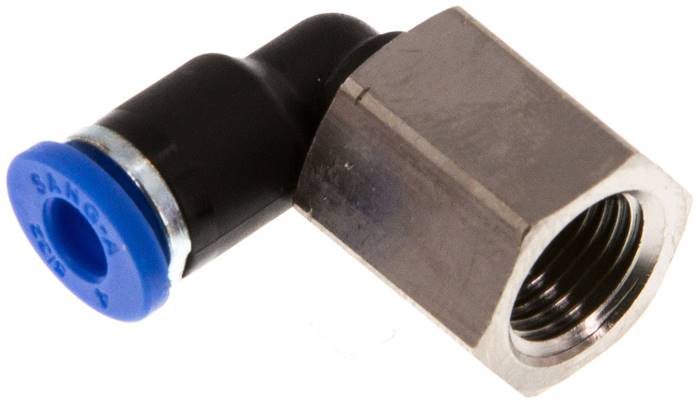

Raccord enfichable coudé IQS standard
Ce raccord enfichable coudé de la gamme Raccords instantanés associe un filetage femelle et un raccordement instantané pour tube, au standard IQS. Deux références sont proposées, distinguées par leur filetage G.
Caractéristiques techniques communes
Matériaux : corps en laiton nickelé, bague de déverrouillage en PA 66 (M 3 : acier nickelé / PA 66), joint en NBR, griffes de fixation en acier inoxydable, cartouche en ZnDC zingué. Lors du montage, il faut utiliser exclusivement des joints et des graisses sans silicone.
Plage de température : -20 à +80 °C.
Pression de service : -0,95 à 20 bar.
Fluides et applications : ces raccords conviennent aux circuits d’air comprimé huilé et sans huile, aux circuits de gaz neutres et aux circuits d’eau. L’utilisation de l’eau jusqu’à 60 °C max. n’est autorisée que si les données de base ont été validées.
Avantages
- Grand choix de produits.
- Grande étanchéité grâce à un joint à lèvres.
- Disponible avec un filetage conique recouvert de PTFE ou avec un filetage cylindrique à joint torique encapsulé.
Sélection du filetage
Le critère de sélection entre les deux références porte sur le filetage G. La référence IQSLF 144 présente un filetage G 1/4″, tandis que la référence IQSLF 184 présente un filetage G 1/8″. Les deux modèles raccordent un tube de diamètre D de 4 mm.
| Référence | Filetage G | D [mm] |
|---|---|---|
| IQSLF 144 | G 1/4″ | 4 |
| IQSLF 184 | G 1/8″ | 4 |
Retrouvez un produit complémentaire de la même catégorie publié sur le site.
| Référence fabricant | IQSLF 144, IQSLF 184 |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
