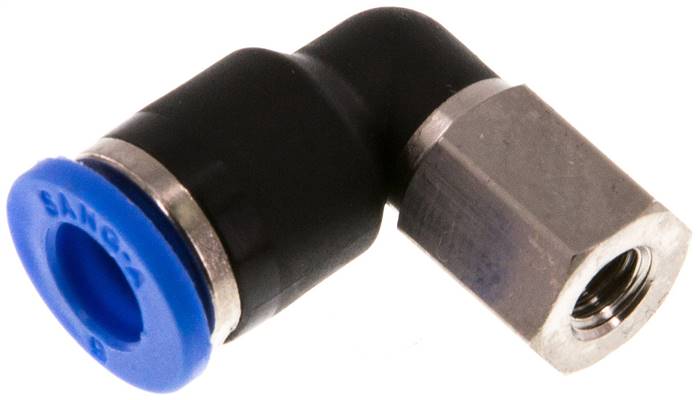

Le raccord enfichable coudé IQSLF de la série IQS standard est un raccord instantané à filetage femelle M 5. Il permet le raccordement d’un tube par simple enfichage et se décline en deux diamètres : IQSLF M54 pour un tube de 4 mm et IQSLF M56 pour un tube de 6 mm.
Caractéristiques techniques
- Filetage : G M 5
- Plage de température : -20 à +80 °C
- Pression de service : -0,95 à 20 bar
Fluides et applications
Ce raccord est prévu pour l’air comprimé huilé et sans huile, les gaz neutres et l’eau. L’utilisation de l’eau jusqu’à 60 °C maximum n’est autorisée que si les données de base ont été validées.
Matériaux
- Corps : laiton nickelé / joint PA 66
- Bague de déverrouillage : PA 66 (M 3 : acier nickelé / PA 66)
- Joint : NBR
- Griffes de fixation : acier inoxydable
- Cartouche : ZnDC zingué
Lors du montage, il faut utiliser exclusivement des joints et des graisses sans silicone.
Avantages
- Grand choix de produits
- Grande étanchéité grâce à un joint à lèvres
- Disponible avec un filetage conique, recouvert de PTFE, ou avec un filetage cylindrique, avec joint torique encapsulé
Critères de sélection
Le choix de la référence s’effectue selon le diamètre du tube à raccorder : 4 mm pour la référence IQSLF M54, 6 mm pour la référence IQSLF M56. Les deux variantes partagent le même filetage femelle M 5 et les mêmes caractéristiques techniques.
| Référence | Filetage (G) | Diamètre de tube D [mm] |
|---|---|---|
| IQSLF M54 | M 5 | 4 |
| IQSLF M56 | M 5 | 6 |
Retrouvez l’ensemble de nos raccords instantanés. Produit complémentaire : Raccord enfichable coudé, G 1/8 a 1/4″-10 mm de long, IQS standard.
| Référence fabricant | IQSLF M54, IQSLF M56 |
|---|---|
| Diamètre extérieur du tube (mm) | 4, 6 |
