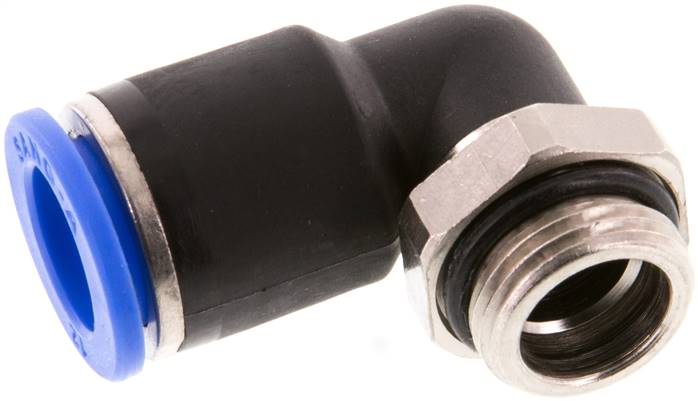

Raccord enfichable coudé G — 12 mm, IQS standard
Le raccord enfichable coudé de la gamme IQS standard est proposé en deux références, IQSL 1412 G et IQSL 3812 G, qui se distinguent par leur filetage d’entrée (G 1/4″ ou G 3/8″) pour un tube de 12 mm de diamètre. Chaque référence relie un tube de 12 mm à une partie filetée G. Ce produit s’inscrit dans la famille des raccords instantanés du catalogue Maproo.
Caractéristiques techniques
Matériaux
- Corps : laiton nickelé
- Joint / bague de déverrouillage : PA 66 (M 3 : acier nickelé / PA66)
- Joint : NBR
- Griffes de fixation : acier inoxydable
- Cartouche : ZnDC zingué
Lors du montage, utiliser exclusivement des joints et des graisses sans silicone.
Conditions de service
- Plage de température : -20 à +80 °C
- Pression de service : -0,95 à 20 bar
- Fluides : air comprimé huilé et sans huile, gaz neutres et eau
L’utilisation de l’eau est autorisée jusqu’à 60 °C maximum, uniquement après validation des données de base.
Avantages
- Grand choix de produits
- Grande étanchéité grâce à un joint à lèvres
- Disponible avec un filetage conique recouvert de PTFE ou avec un filetage cylindrique à joint torique encapsulé
Applications
Ce raccord convient aux circuits d’air comprimé huilé ou sans huile, aux gaz neutres et à l’eau, dans les conditions de température et de validation précisées ci-dessus.
Sélection
Les deux références partagent le même diamètre de tube (12 mm) et des caractéristiques techniques identiques ; elles ne diffèrent que par leur filetage d’entrée G. Le choix entre les deux références repose donc sur le filetage G du raccord à équiper.
| Référence | G | D [mm] |
|---|---|---|
| IQSL 1412 G | G 1/4″ | 12 |
| IQSL 3812 G | G 3/8″ | 12 |
Produit complémentaire : Raccord enfichable coudé, à six pans creux R 3/8 a 1/2″-12 mm, IQS standard.
| Référence fabricant | IQSL 1412 G, IQSL 3812 G |
|---|---|
| Filetage G (BSPP) | 1/4, 3/8 |
