Raccord enfichable coudé IQS standard, filetage G

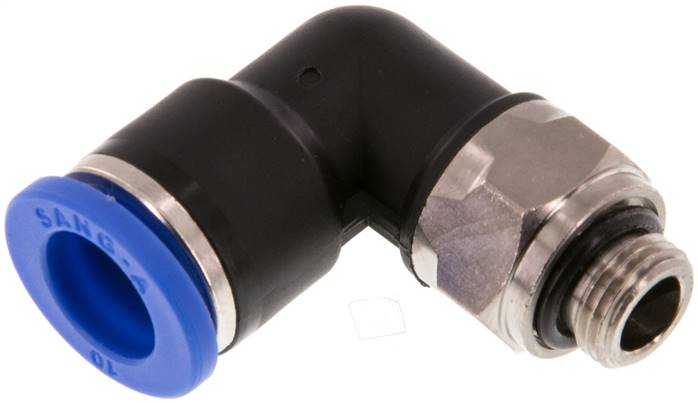

Le raccord enfichable coudé IQS standard assure la liaison entre un tube de 10 mm et un raccordement fileté G. Il appartient à la gamme des raccords instantanés distribuée par Maproo. Deux références couvrent ce besoin : IQSL 1410 GL (G 1/4″) et IQSL 1810 GL (G 1/8″). Elles partagent l’ensemble de leurs caractéristiques techniques, à l’exception du filetage.
Caractéristiques techniques communes
- Plage de température : -20 à +80 °C
- Pression de service : -0,95 à 20 bar
- Diamètre de tube D : 10 mm
Matériaux
Le corps est en laiton nickelé. La bague de déverrouillage est en PA 66 ; en version M 3, elle est en acier nickelé / PA66. Le joint est en NBR, les griffes de fixation en acier inoxydable et la cartouche en ZnDC zingué. Lors du montage, il faut utiliser exclusivement des joints et des graisses sans silicone.
Fluides et applications
Le raccord accepte l’air comprimé huilé, l’air comprimé sans huile, les gaz neutres et l’eau. L’utilisation de l’eau n’est autorisée que jusqu’à 60 °C maximum, et uniquement si les données de base ont été validées au préalable. La plage de température de service reste comprise entre -20 et +80 °C.
Avantages
- Grand choix de produits
- Grande étanchéité grâce à un joint à lèvres
- Disponible avec un filetage conique recouvert de PTFE, ou avec un filetage cylindrique à joint torique encapsulé
Critères de sélection
Le critère de sélection entre les deux références est le filetage G du raccordement :
| Référence | Désignation | G (filetage) | D [mm] |
|---|---|---|---|
| IQSL 1410 GL | Raccord enfichable coudé G 1/4″-10 mm | G 1/4″ | 10 |
| IQSL 1810 GL | Raccord enfichable coudé G 1/8″-10 mm | G 1/8″ | 10 |
Produit complémentaire : Raccord enfichable droit G 1/8 a 3/8″-6mm, IQS-Standard.
| Référence fabricant | IQSL 1410 GL, IQSL 1810 GL |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
