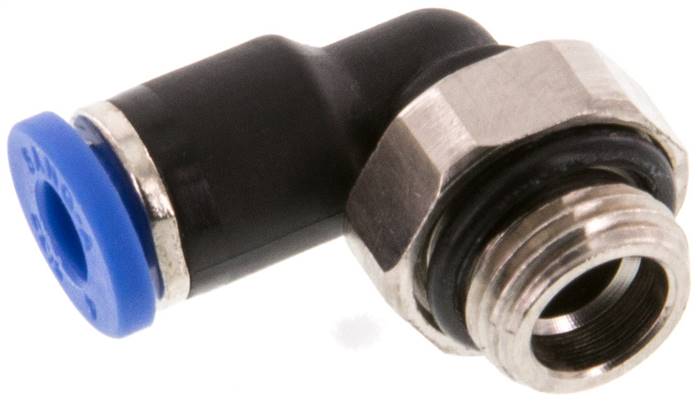

Raccord enfichable coudé IQS standard
Ce raccord enfichable coudé de la gamme IQS standard se décline en deux références, différenciées par leur filetage gaz : IQSL 144 G en G 1/4″ et IQSL 184 G en G 1/8″. Les deux variantes sont prévues pour un tube de 4 mm de diamètre.
Caractéristiques techniques
- Matériaux : corps en laiton nickelé ; bague de déverrouillage en PA 66 (M 3 : acier nickelé / PA 66) ; joint NBR ; griffes de fixation en acier inoxydable ; cartouche ZnDC zingué.
- Plage de température : -20 à +80 °C.
- Pression de service : -0,95 à 20 bar.
- Fluides : air comprimé huilé et sans huile, gaz neutres et eau.
Domaine d’application
Ces raccords sont destinés aux circuits véhiculant de l’air comprimé, huilé ou non huilé, ainsi que des gaz neutres et de l’eau. L’utilisation de l’eau n’est autorisée que jusqu’à 60 °C maximum et uniquement après validation des données de base.
Avantages
- Grand choix de produits.
- Grande étanchéité assurée par un joint à lèvres.
- Disponible avec un filetage conique recouvert de PTFE, ou avec un filetage cylindrique avec joint torique encapsulé.
Montage : lors du montage, utiliser exclusivement des joints et des graisses sans silicone.
Critères de sélection
Le choix entre les deux références repose sur le filetage gaz à raccorder : G 1/4″ pour l’IQSL 144 G, G 1/8″ pour l’IQSL 184 G. Le diamètre de tube reste identique (4 mm) sur les deux variantes.
| Référence | Filetage G | Diamètre D |
|---|---|---|
| IQSL 144 G | G 1/4″ | 4 mm |
| IQSL 184 G | G 1/8″ | 4 mm |
Retrouvez l’ensemble de la gamme dans la catégorie Raccords instantanés, et consultez le raccord cannelé fileté avec joint torique, produit complémentaire publié dans la même catégorie.
| Référence fabricant | IQSL 144 G, IQSL 184 G |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
