Raccord enfichable coudé G 1/8 à 1/4″-8 mm, IQS standard

Raccord enfichable coudé G 1/8″ et G 1/4″ – 8 mm, IQS standard

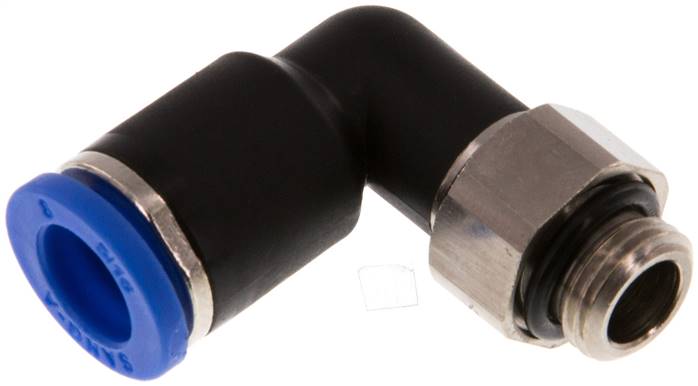

Le raccord enfichable coudé de la gamme IQS standard est destiné aux tubes d’un diamètre de 8 mm. Il est proposé en deux références, différenciées par le filetage de raccordement : IQSL 148 GL en filetage G 1/4″ et IQSL 188 GL en filetage G 1/8″.

Caractéristiques techniques

• Matériaux : corps en laiton nickelé, joint PA 66 ; bague de déverrouillage en PA 66 (M 3 : acier nickelé / PA 66) ; joint NBR ; griffes de fixation en acier inoxydable ; cartouche ZnDC zinguée.
• Plage de température : -20 à +80 °C.
• Pression de service : -0,95 à 20 bar.
• Fluides : air comprimé huilé et sans huile, gaz neutres et eau.

Fluides admissibles

Le raccord accepte l’air comprimé, huilé ou sans huile, ainsi que les gaz neutres et l’eau. L’utilisation de l’eau n’est autorisée que jusqu’à 60 °C maximum, et uniquement après validation des données de base par nos soins. Lors du montage, il faut utiliser exclusivement des joints et des graisses sans silicone.

Sélection du filetage

Le critère de sélection entre les deux références porte sur le filetage G ; le diamètre de tube reste identique, à 8 mm.

Avantages

• Grand choix de produits.
• Grande étanchéité grâce à un joint à lèvres.
• Disponible avec un filetage conique recouvert de PTFE, ou avec un filetage cylindrique à joint torique encapsulé.

Ce raccord appartient à la catégorie Raccords instantanés. Produit complémentaire : Raccord enfichable droit G 1/8″-6 a 12 mm, IQS standard à six pans creux.
